Обзор серверной платформы Intel для Xeon E5v3

Будем честны, это не совсем уж обзор-обзор, а скорее предварительное знакомство с грядущей платформой. В нашу тестовую лабораторию прибыли инженерные образцы новёхонькой материнской платы Intel Server Board S2600CW2 и парочка ещё не анонсированных процессоров Intel Xeon E5-4650 v3. И надо сказать, они нас очень порадовали

Haswell-EP intel xeon xeon e5-4560 xeon e5v3 платформа сервер

К нам приехал, к нам приехал новый сервер дорогой! Кхм, дорогой, конечно, в переносном смысле. Про цены пока вообще нет резона говорить. Присланные процессоры относятся к новой линейке Xeon E5 четырёхтысячной серии, которые официально будут анонсированы во втором квартале нынешнего года. Если точнее, то это парочка Intel Xeon E5-4650 v3. Буквально пару дней назад (на момент написания материала) появилась первая информация о них. Наверняка они будут стоить столько же, сколько и второе поколение E5-4650, то есть где-то $3 600. Материнская плата Intel Server Board S2600CW2 тоже свеженькая — официальный анонс состоялся в предыдущем квартале, и она только-только добралась до складов в России. Да и вообще у тестируемой машины половина компонентов была обклеена предупреждающими бумажками с указанием того, что это инженерные образцы и предназначены они только для ознакомления. Ну хотя бы шасси семейства P4000M нам уже знакомо. С него-то, пожалуй, и начнём.

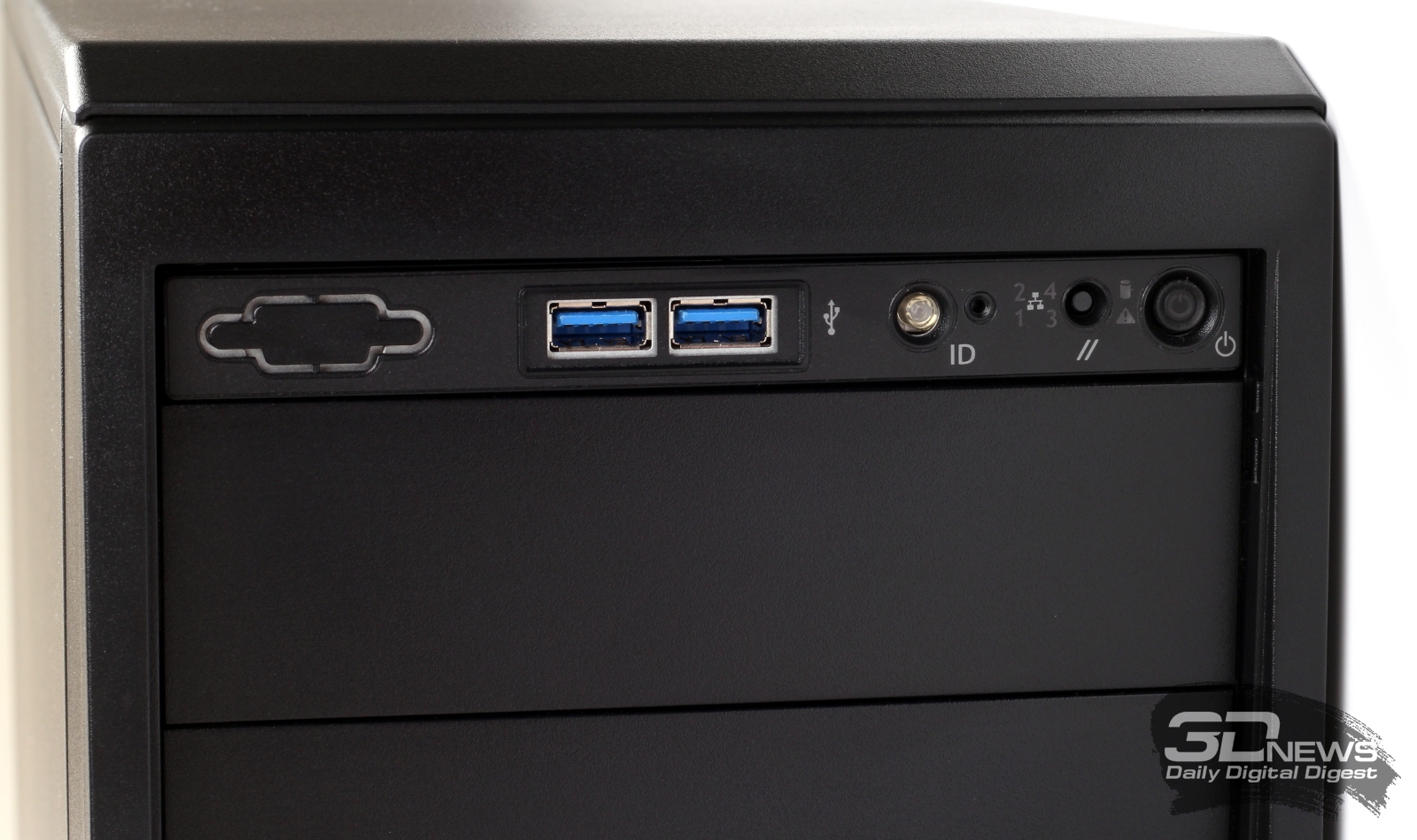

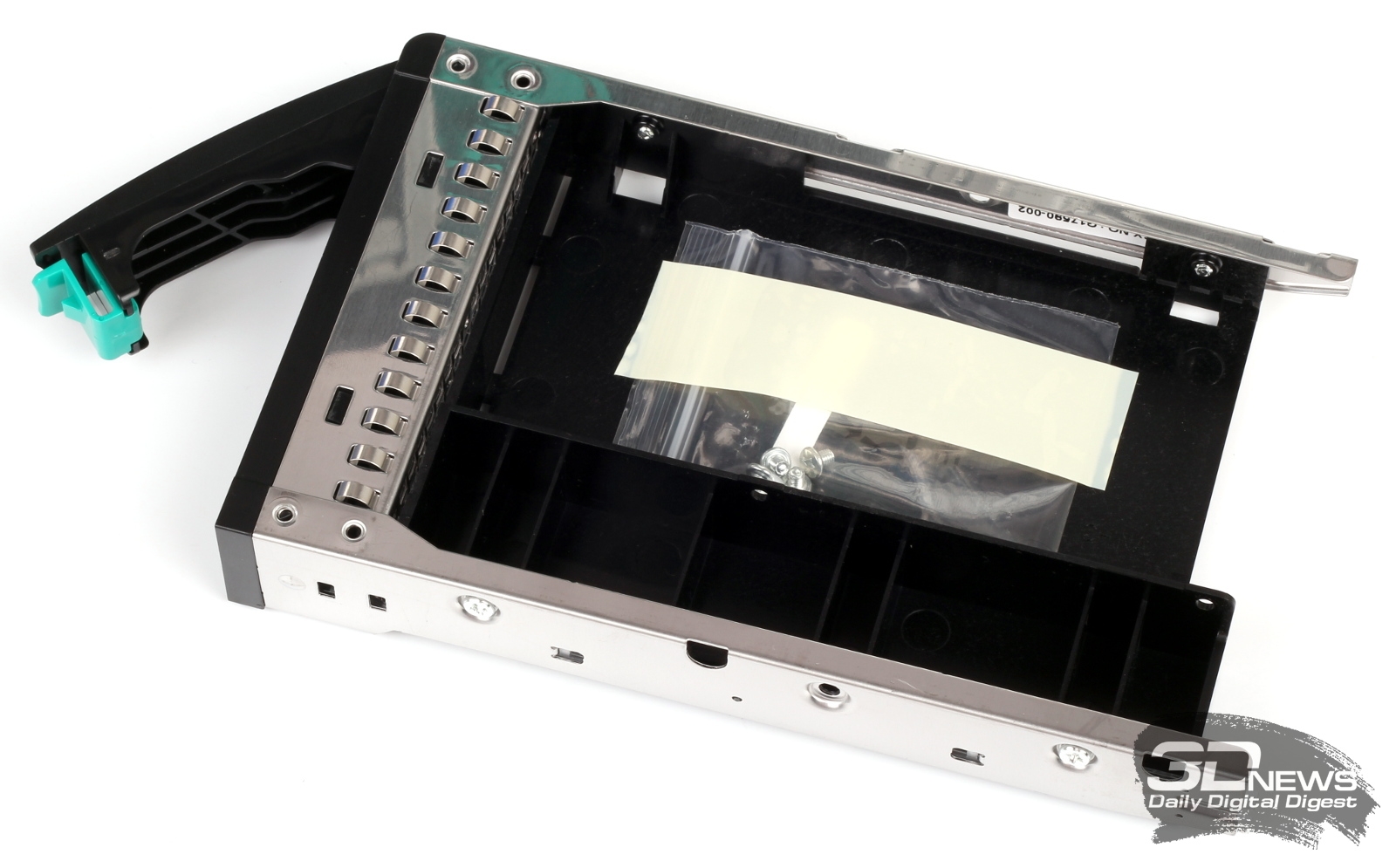

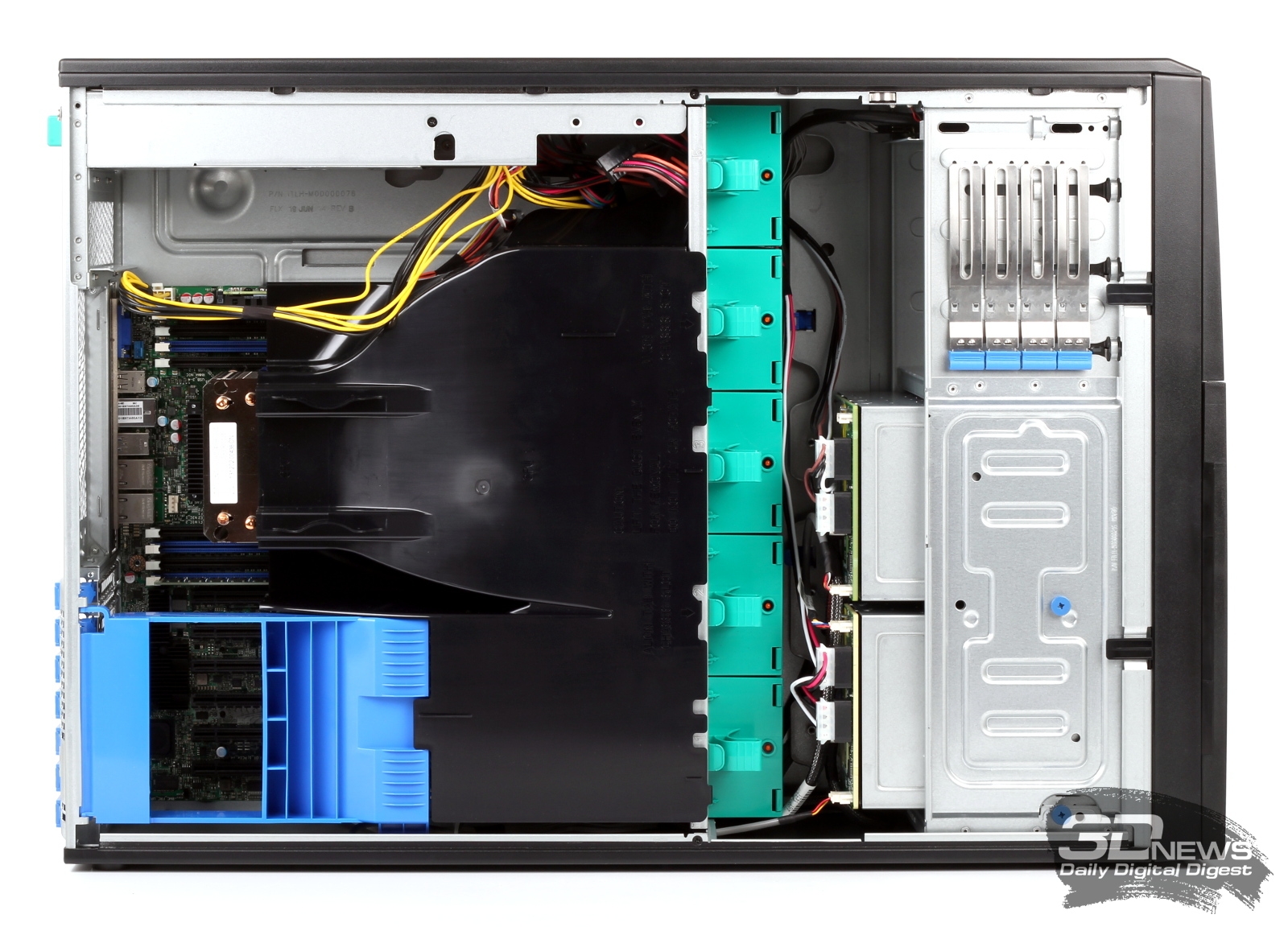

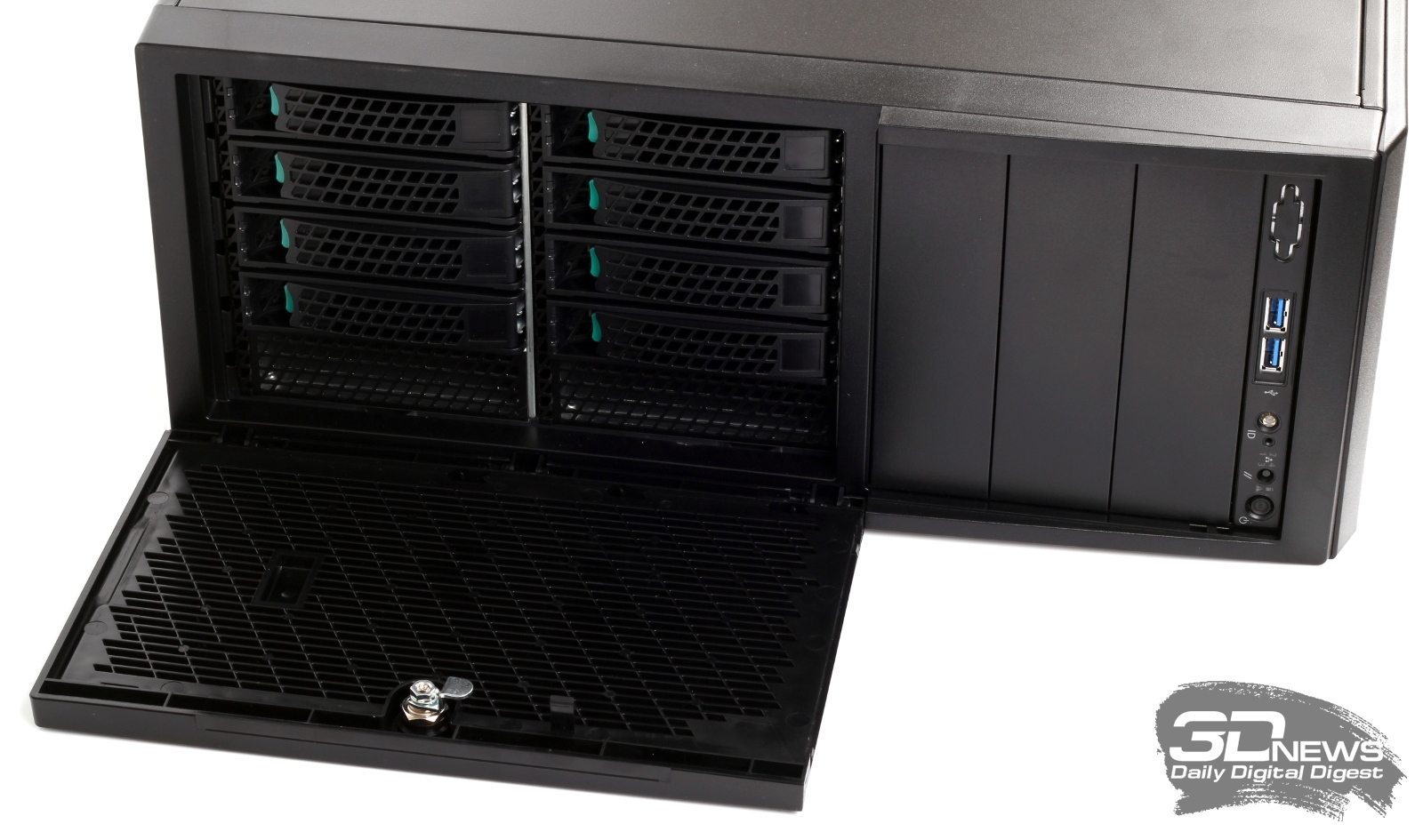

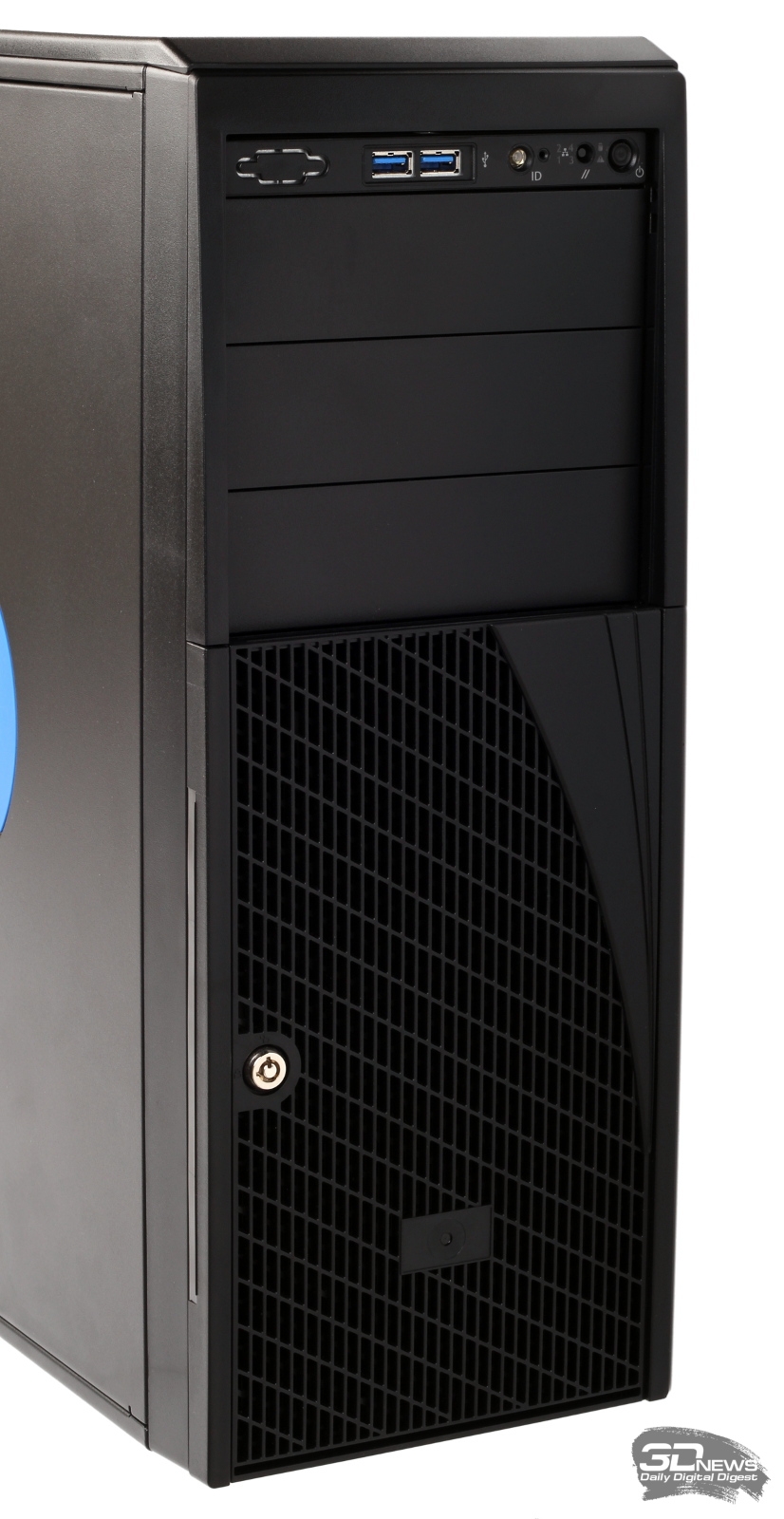

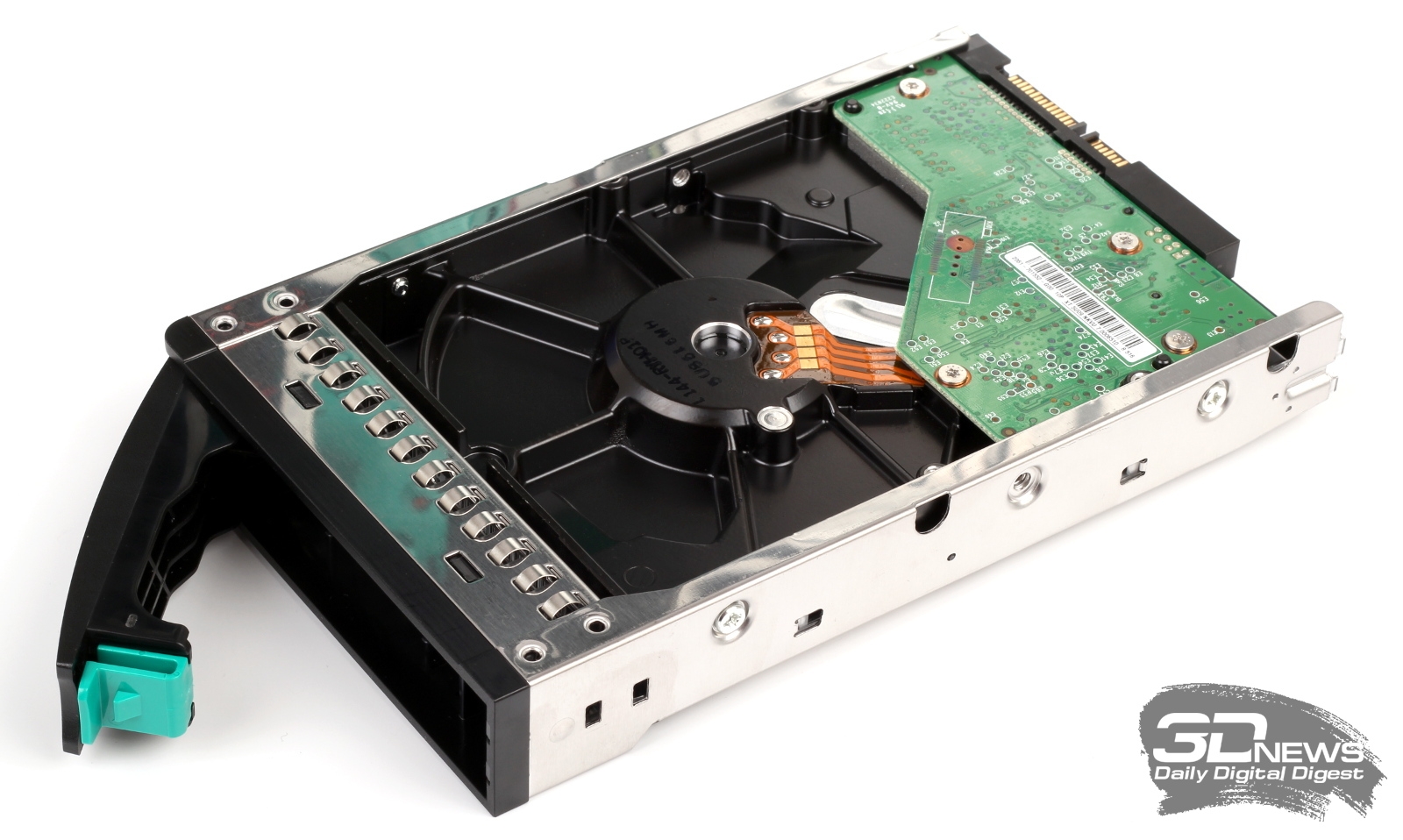

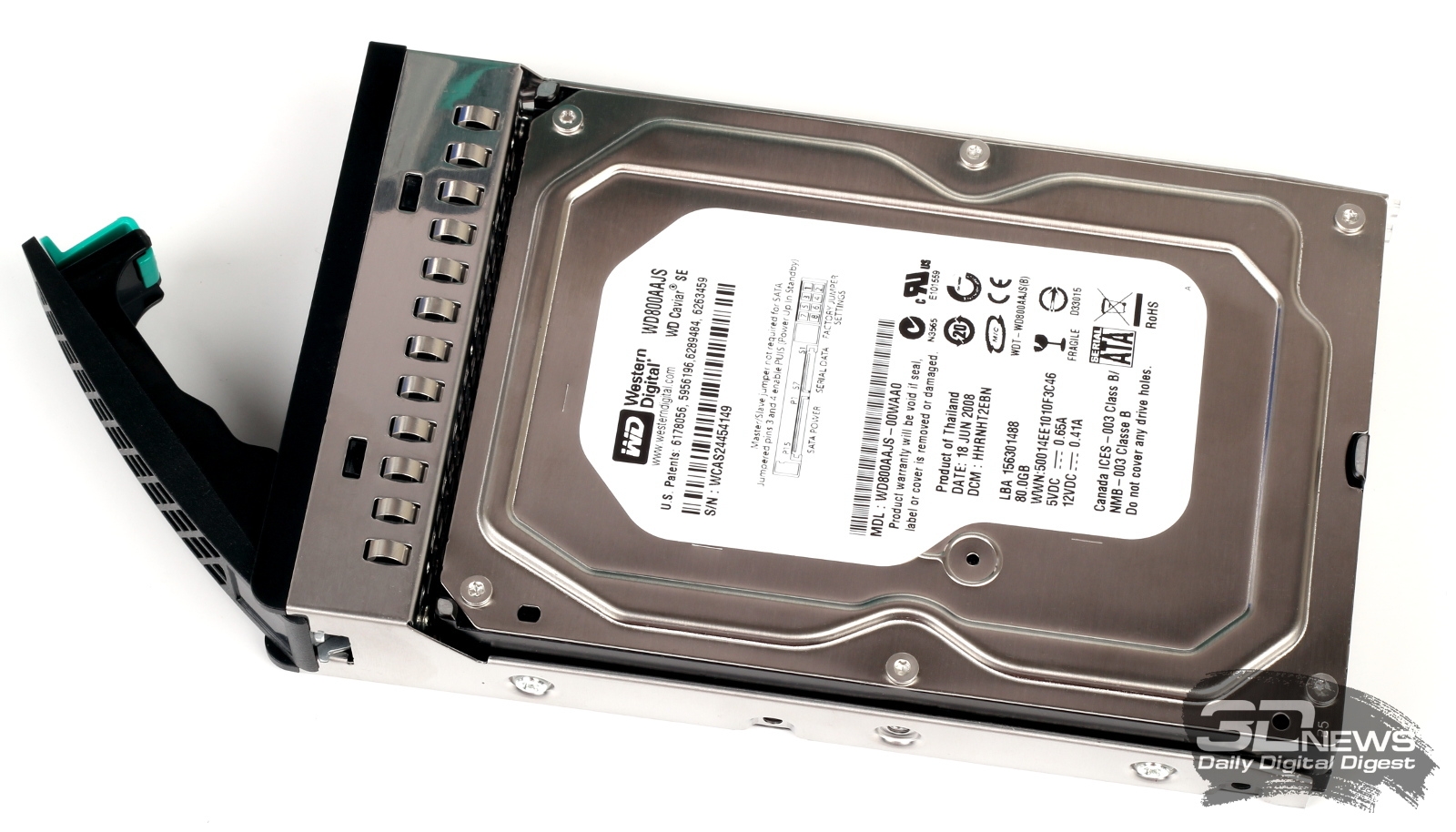

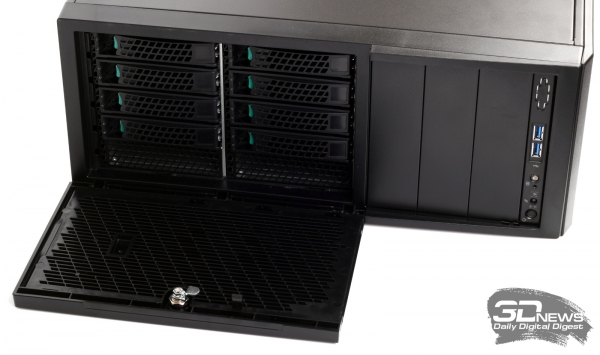

Шасси P4208XXMH(BPP) высотой 4U предназначено для построения рабочих станций или серверов. Габариты его таковы: 632 × 438 × 173 мм. Предполагается установка и в виде «башенки», и в стойку с помощью отдельного комплекта салазок. Шасси рассчитано на платы формата CEB (305 × 267 мм) или EEB (305 × 330 мм). Спереди есть три пятидюймовых слота, панелька с индикаторами, кнопкой питания, двумя портами USB 3.0 и заглушкой под последовательный порт. Нижняя часть, прячущаяся за дверкой, отведена для установки дисковых корзин. В нашем случае это была пара FUP4X35HSDK, каждая из которых рассчитана на установку четырёх 3,5” HDD SATA/SAS с возможностью горячей замены. В комплекте идут пластиковые адаптеры для инсталляции 2,5-дюймовых накопителей и винты.

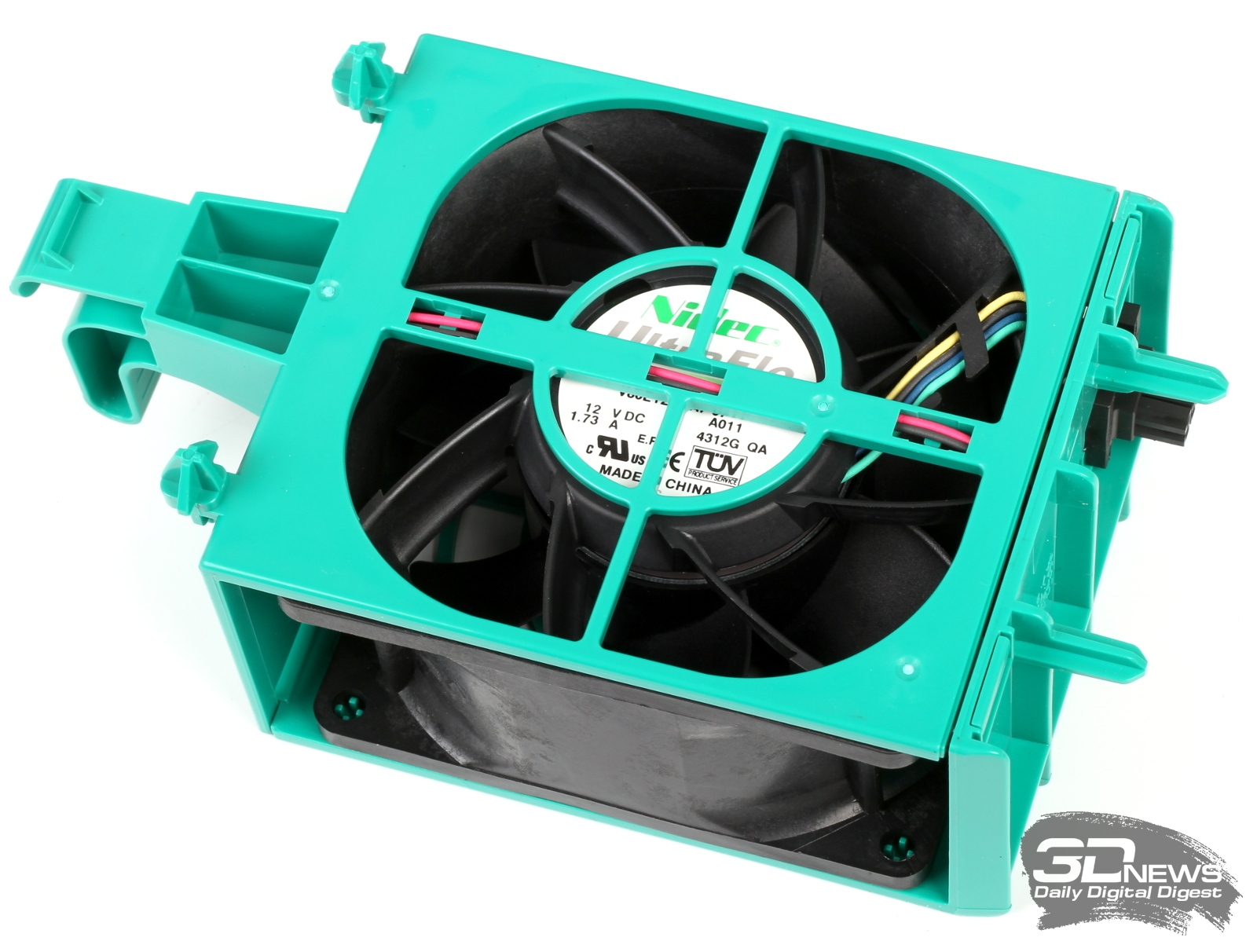

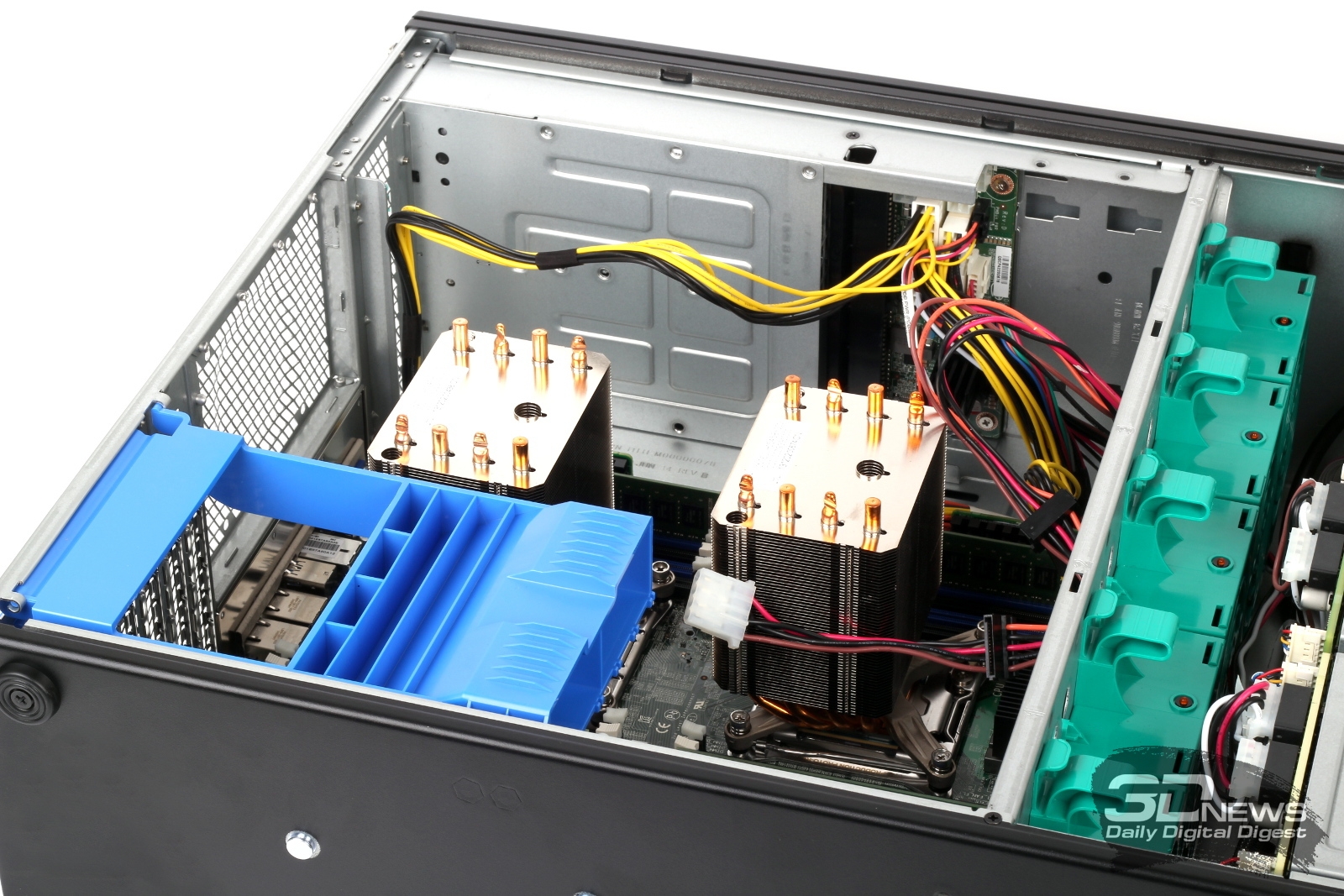

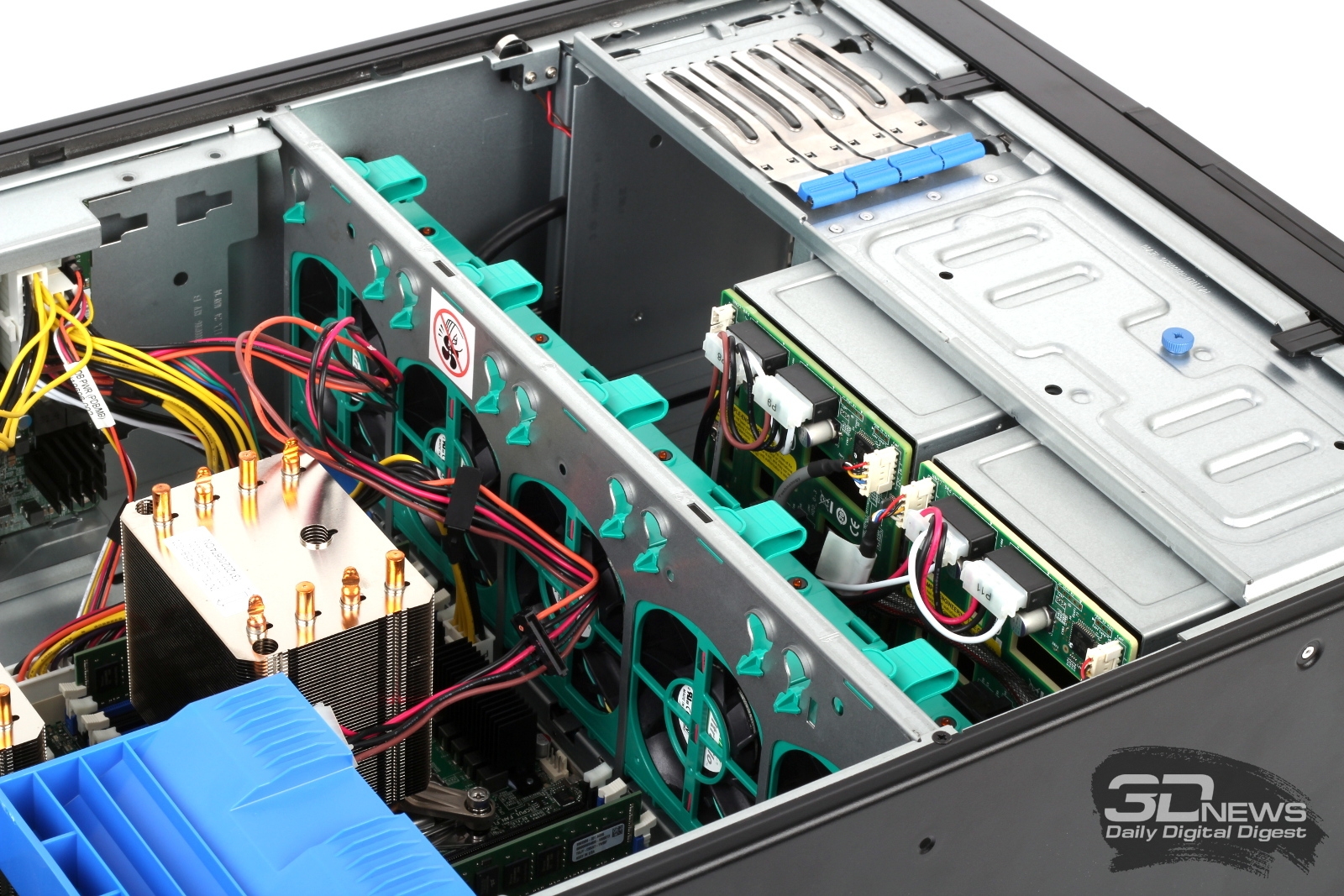

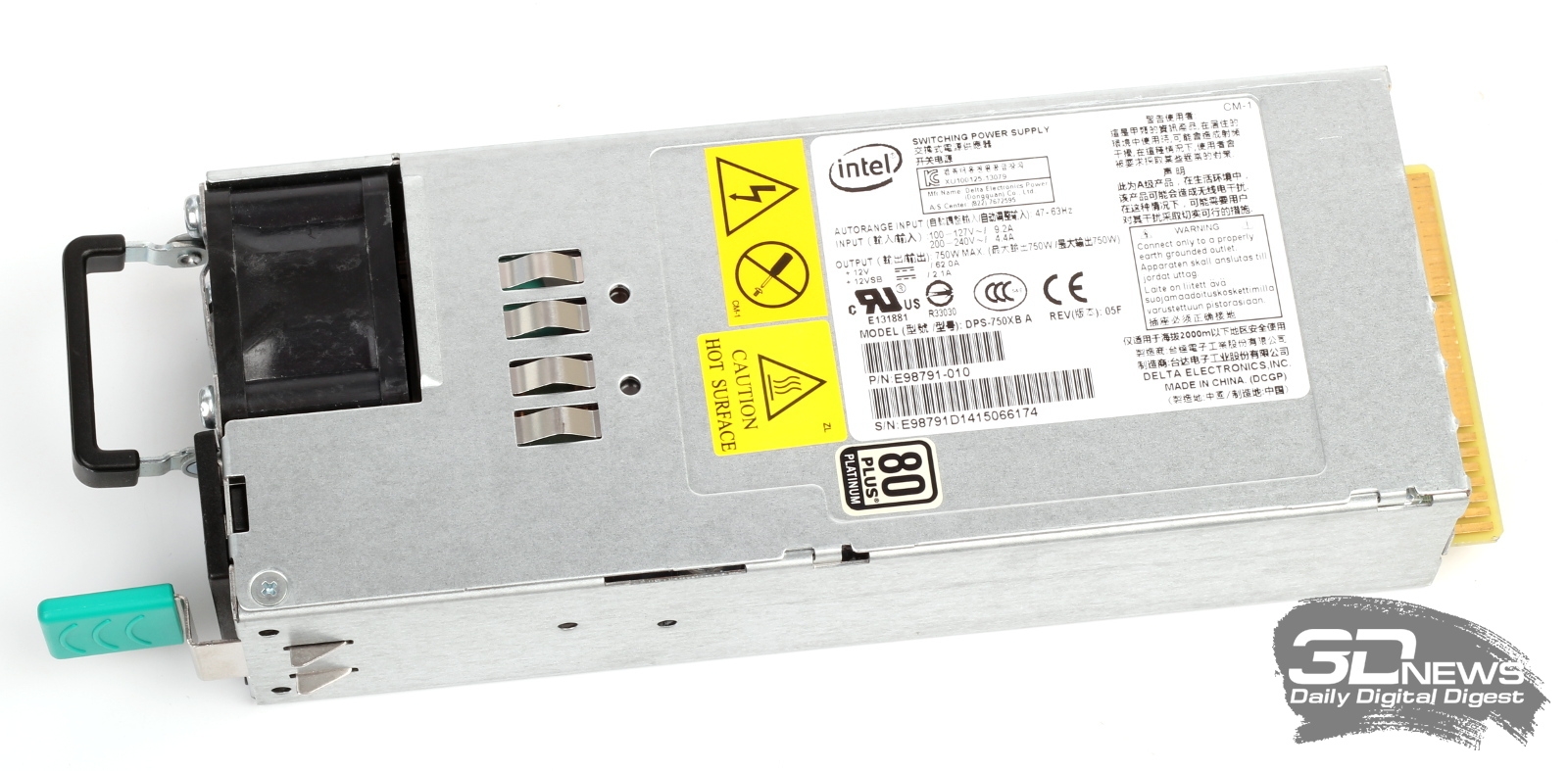

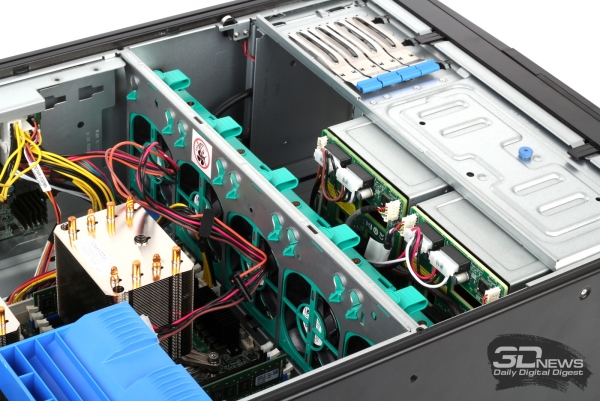

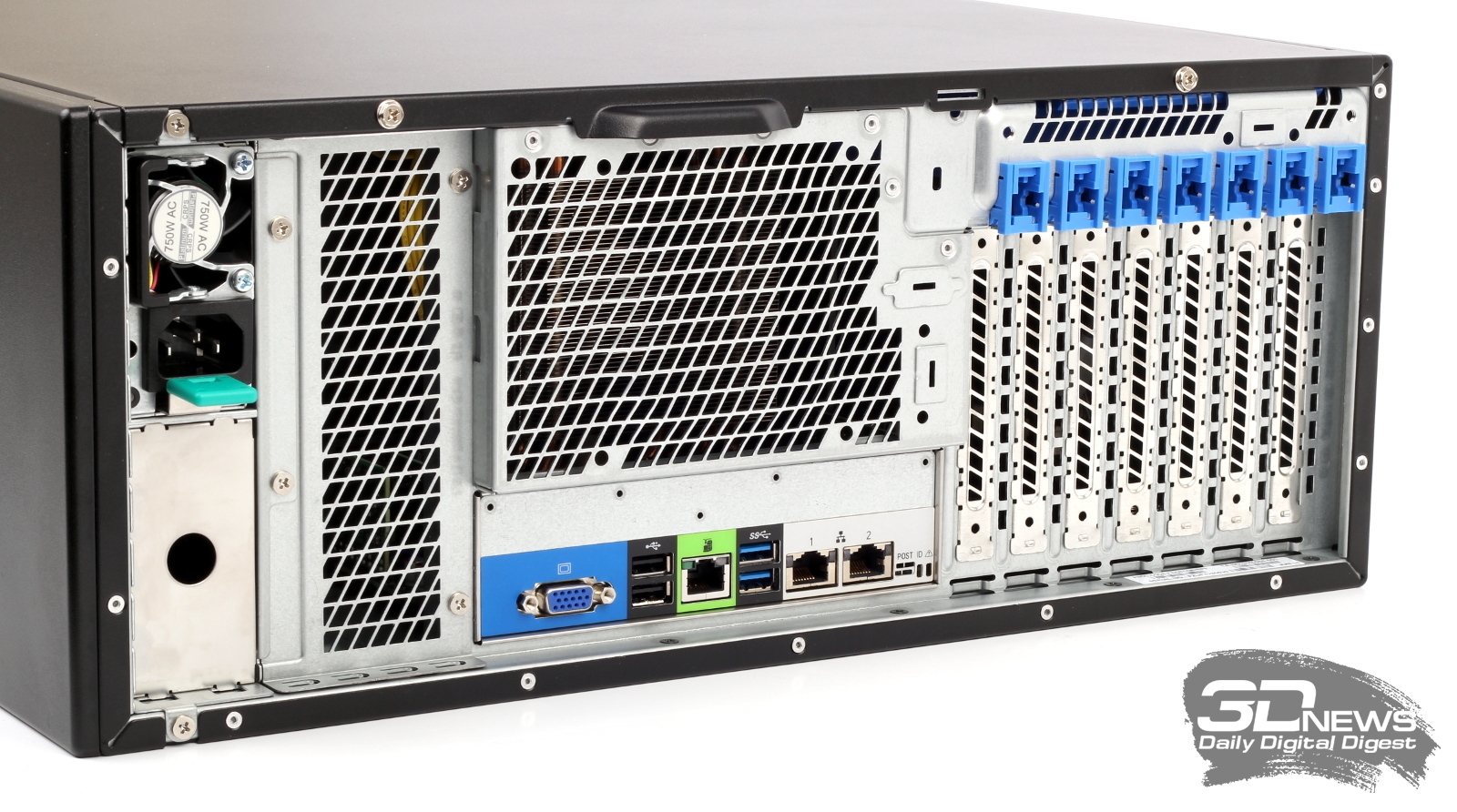

Сзади имеется семь слотов для карт расширения и одно посадочное место под кулер 120 мм. Питание осуществляется от двух БП (холодное резервирование), но нам достался только один блок мощностью 750 Вт, зато с сертификатом 80+ Platinum, — Delta DPS-750XB A. Охлаждение представлено двумя компонентами. Во-первых, это процессорные радиаторы AUPSRCBTP. Во-вторых, в шасси используется пять блоков FUPMLHSFAN с установленными в них кулерами Nidec UltraFlo V80E12BGA7-07. Блоки снабжены индикаторами и поддерживают горячую замену. Кроме того, пространство над радиаторами CPU накрывается пластиковым воздуховодом для регулировки потока воздуха. Стоит отметить, что система охлаждения весьма и весьма тихая.

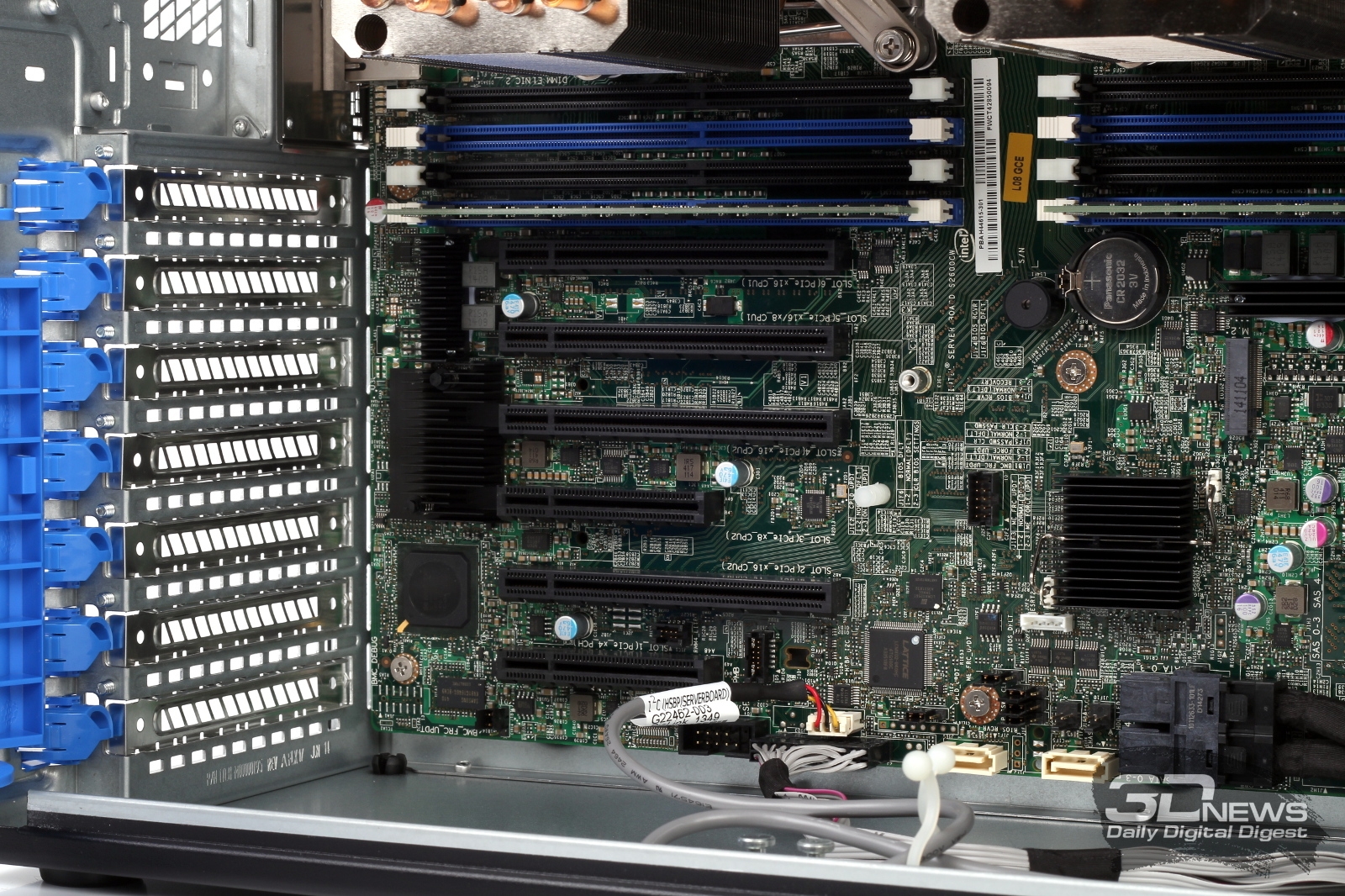

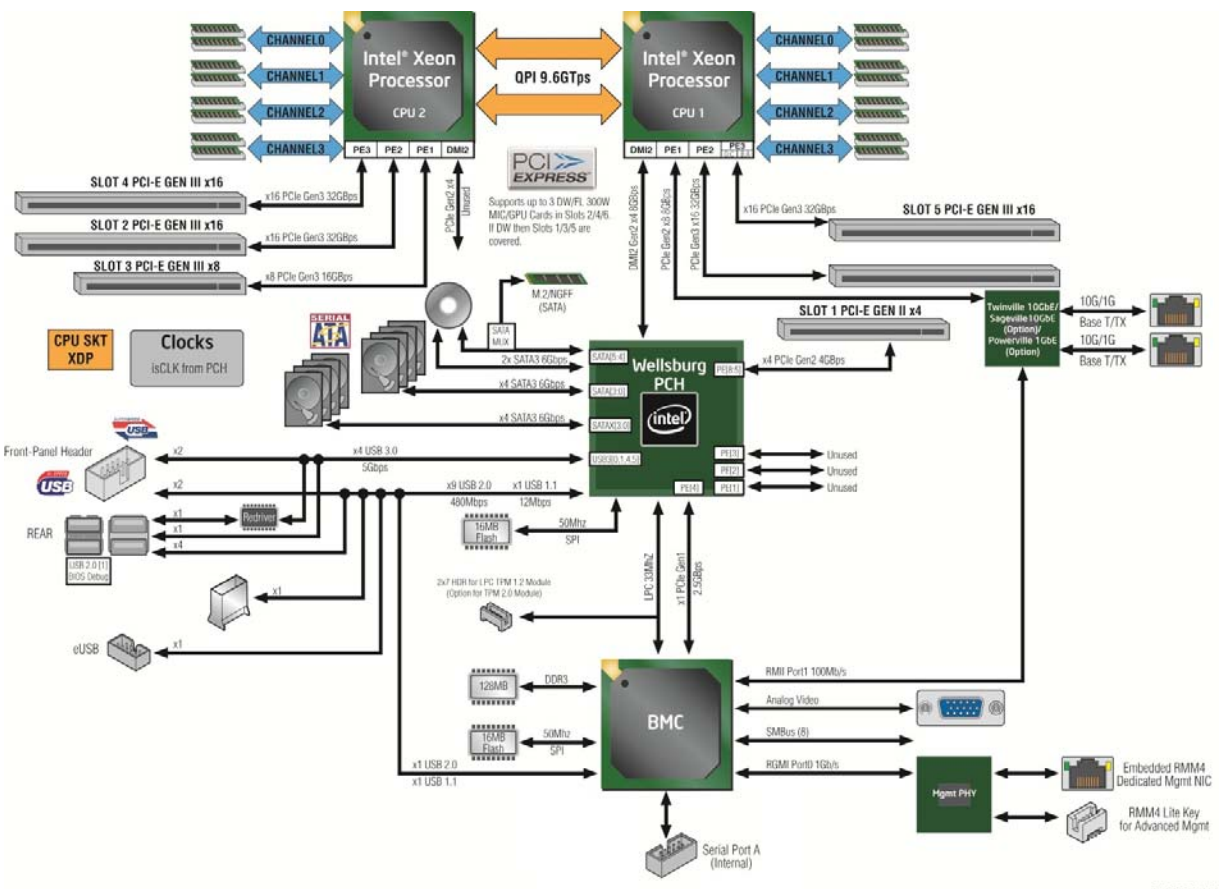

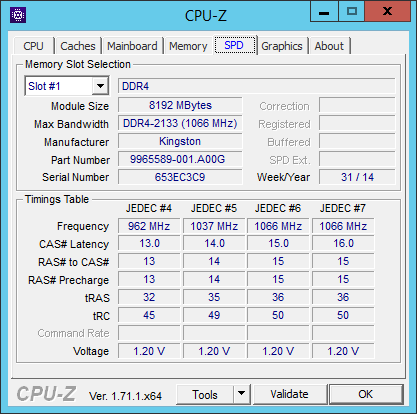

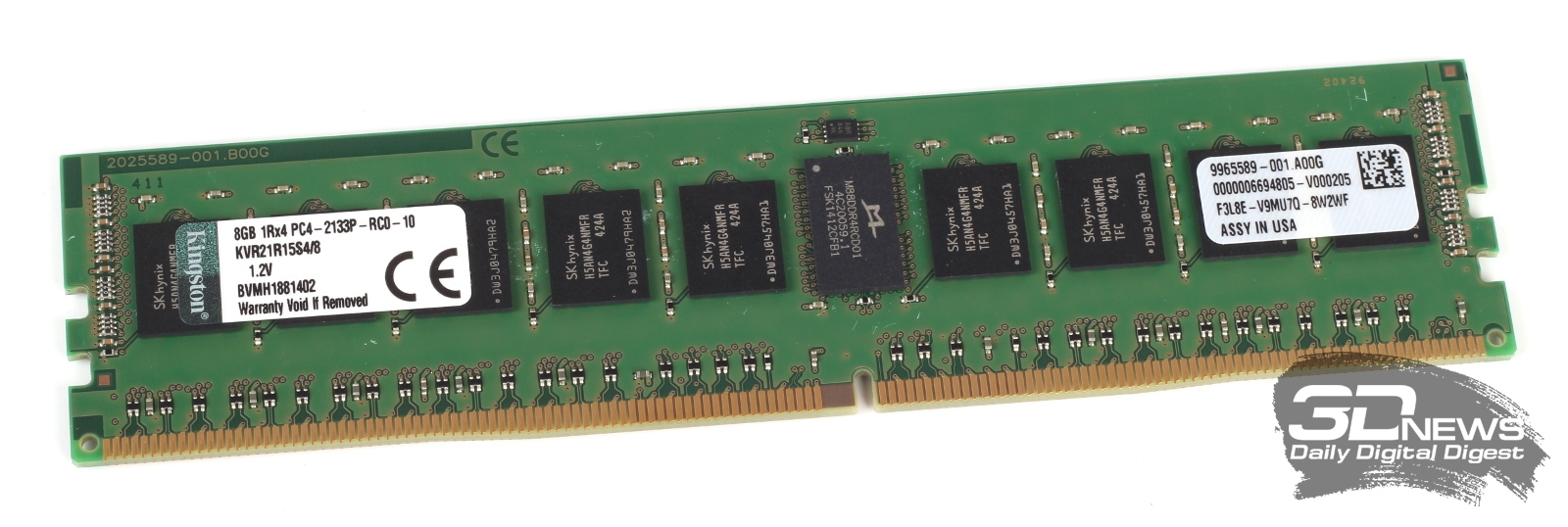

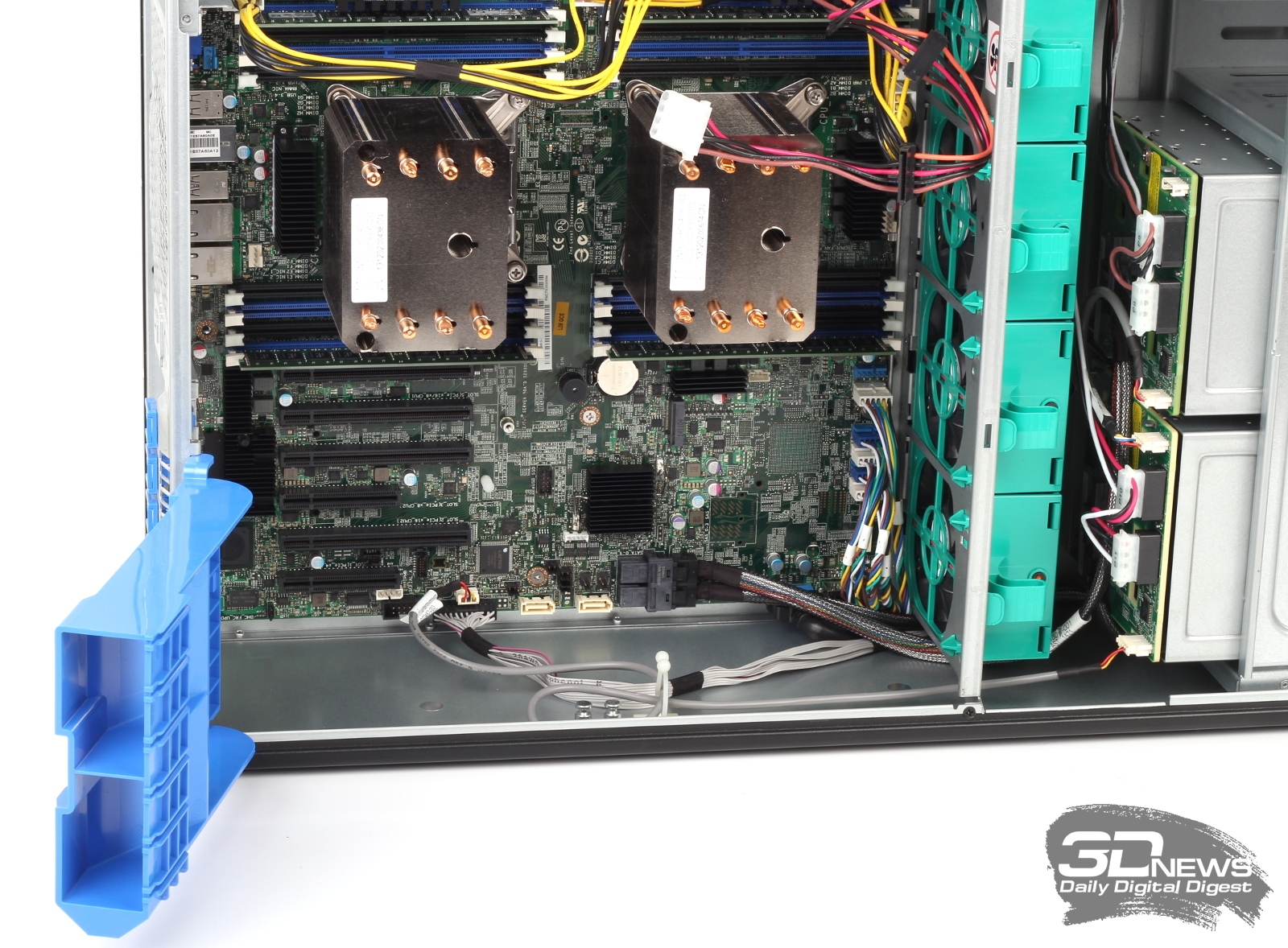

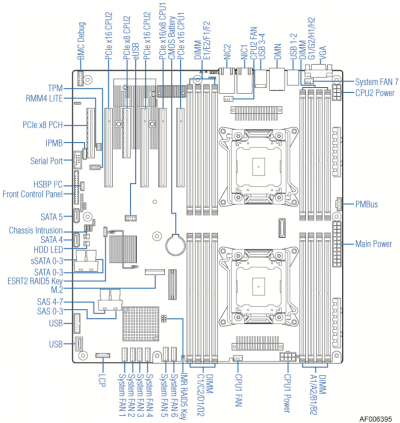

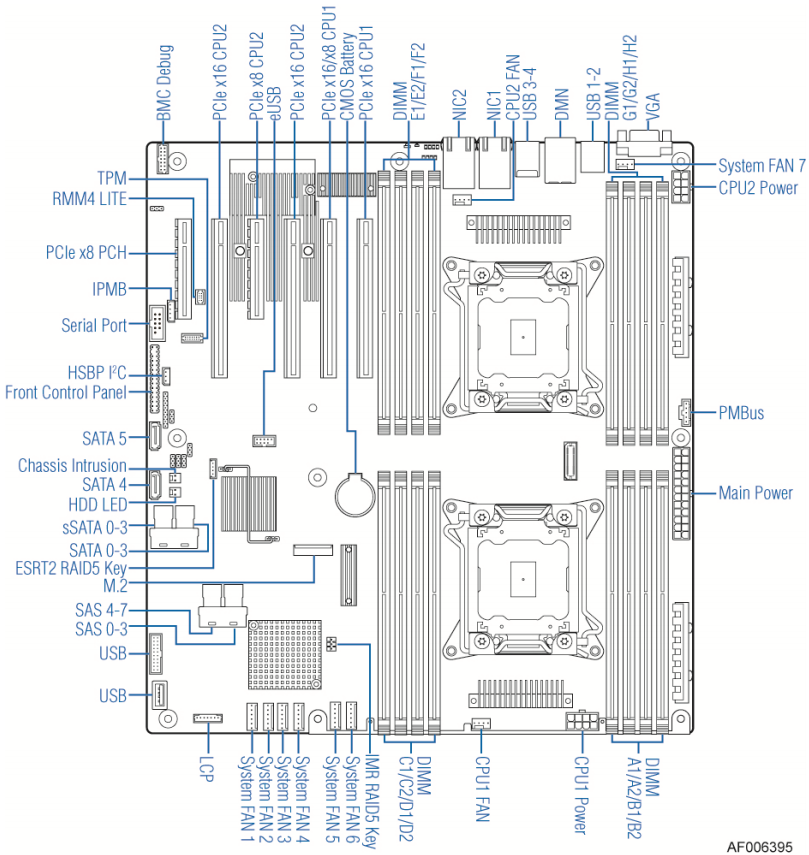

Материнская плата Intel Server Board S2600CW2 формата SSI EEB с чипсетом Intel C610 рассчитана на установку двух процессоров Xeon E5-2600/4600 v3 с разъемом R3 (LGA2011-3) и TDP до 145 Вт. Плата поддерживает до 2 Тбайт RAM. Всего есть восемь каналов памяти — по четыре на каждый процессор. Максимальная пропускная способность равняется 115 Гбайт/с. Для установки планок DDR4 ECC (L)RDIMM 1600-2133 имеется 16 слотов. Нам достался комплект из четырёх модулей Kingston KVR21R15S4/8 (8 Гбайт, PC4-2133, CL15, ECC). На плате есть четыре слота PCIe 3.0 x16, один слот PCIe 3.0 x8 и ещё один PCIe 2.0 x4. Плата предоставляет 10 линий SATA-3 — две выведены на стандартные порты на самой плате, а остальные доступны для дисковых корзин посредством двух разъёмов mini-SAS.

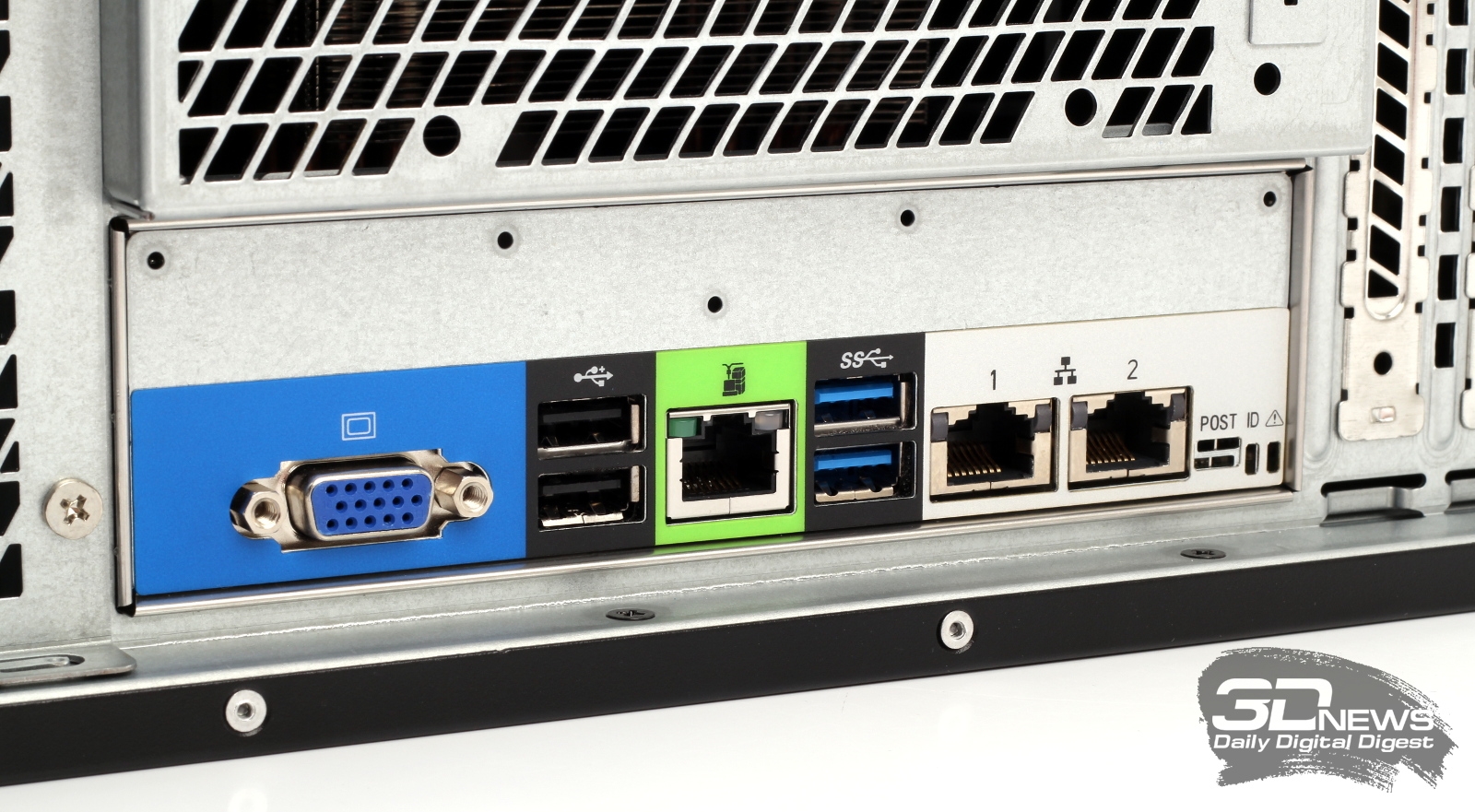

Кроме того, имеются разъёмы M.2/NGFF, внутренний порт USB 2.0 и ещё один разъём для подключения eUSB SSD. Встроенный RAID-контроллер поддерживает создание массивов уровня 0, 1 и 10, но можно докупить опцию для RAID 5. Также доступны разъёмы HSBP и IMR. Для тестовых задач сервер был укомплектован двумя старенькими WD800AAJS-00WAA0, объединёнными в RAID 1 силами встроенного в материнскую плату контроллера Intel. На «зеркало» была установлена Windows Server 2012 R2 Standard. Для подключения кулеров есть три четырёхпиновых разъёма и шесть шестипиновых. Поддерживается установка панели LCP и модуля TPM. Также на плате есть последовательный порт и разъём PMBus. На заднюю панель выведены два гигабитных LAN-порта (Intel I350), выделенный сетевой порт для BMC, видеовыход D-SUB, а также по паре портов USB 2.0 и USB 3.0. Для получения IP-KVM придётся докупить модуль RMM4 Lite. IPMB-порт на плате есть.

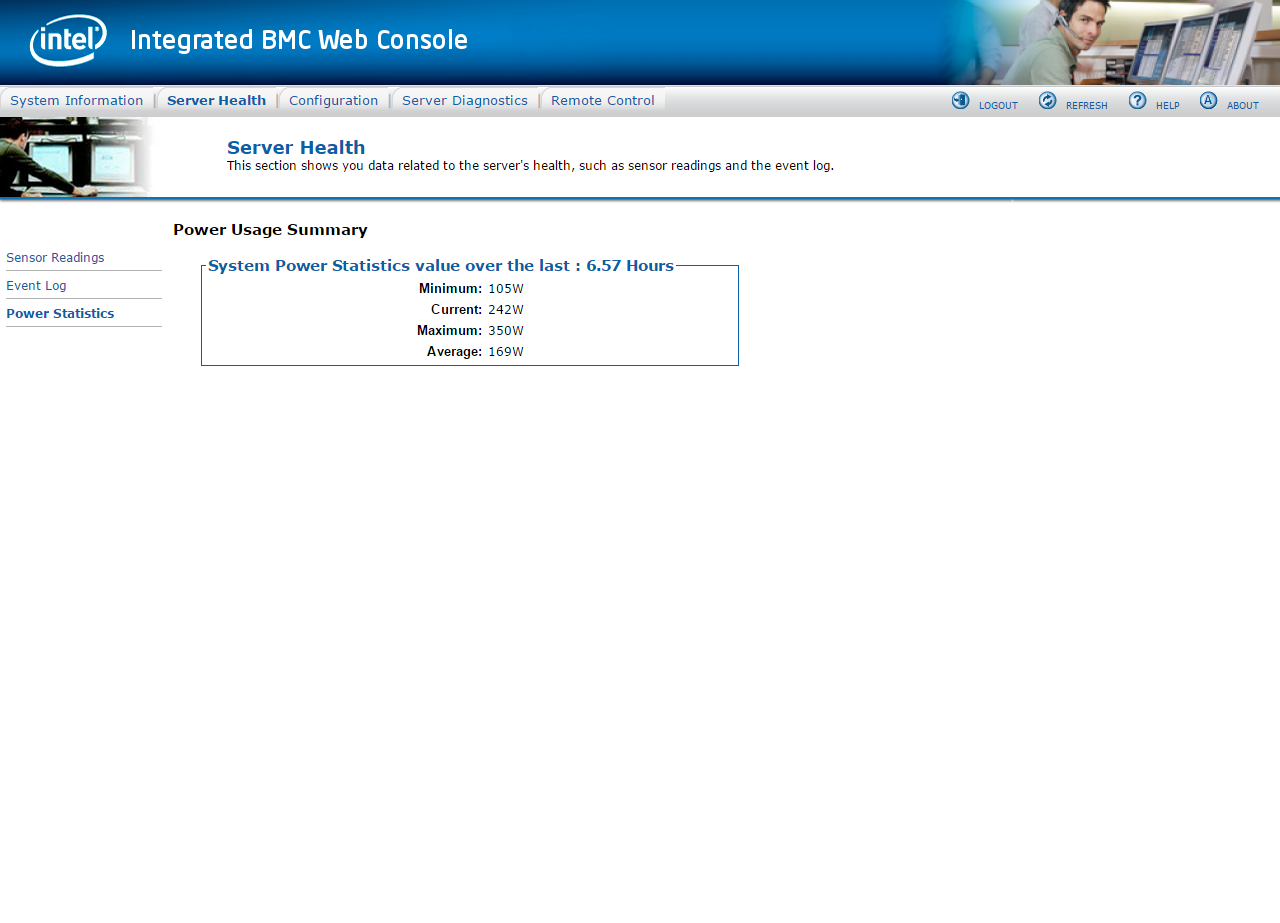

Встроенный в плату контроллер BMC имеет собственный веб-интерфейс, посредством которого можно многое узнать о состоянии сервера: просмотреть его текущий статус, пролистать системные логи, вывести POST-коды и информацию о CPU/RAM, проверить показания датчиков, сгенерировать отладочный лог, получить сведения об энергопотреблении и так далее. Там же можно настроить параметры пользователей, сохранить или сбросить конфигурацию, удалённо управлять состоянием питания, а также запустить консоль IP-KVM (при наличии RMM-модуля). BMC поддерживает IPv4/IPv6 и VLAN, а также авторизацию по LDAP и возможность установки собственных SSL-сертификатов. Он умеет генерировать отчёты об ошибках и отправлять их по e-mail. Доступны интерфейсы IPMI 2.0 и SNMP.

bmc

‹

›

В целом получается современная платформа и весьма интересная основа для небольшого сервера или для приличной рабочей станции. Причём второй вариант даже интереснее, потому что при отсутствии привычного завывания кулеров система вполне справляется с охлаждением CPU под полной нагрузкой. И это всё не в комфортабельной серверной стойке с качественным охлаждением, а во вполне обычном офисном пространстве без каких-либо особых условий работы. При этом в простое наша конфигурация потребляет 110 Вт, а в полностью нагруженном состоянии — 350 Вт. В принципе, остаётся неплохой запас и по охлаждению, и по мощности. Так что к шасси вполне можно добавить ещё один БП или обзавестись чуть более мощным питанием, а потом укомплектовать его парочкой Intel Xeon Phi или другими профессиональными ускорителями. Впрочем, возможностей для апгрейда здесь предостаточно.

Спецификации материнской платы Intel Server Board S2600CW2
Процессор	2 × Intel Xeon E5-2600/4600 v3 LGA2011-3 (Haswell-E/EP) с TDP до 145 Вт;
Чипсет	Intel C610/X99;
Подсистема памяти	16 × DIMM DDR4 ECC 128 Гбайт (всего до 2 Тбайт); четырехканальный режим работы памяти (для каждого CPU);
Сетевой интерфейс	2 × Intel I350 Gigabit LAN (10/100/1000 Мбит/с); 1 × LAN для BMC;
Разъёмы для плат расширения	1 × слот PCI Express x4, режим работы x4 Gen 2; 1 × слот PCI Express x16, режим работы x16/x8, Gen 3; 3 × слот PCI Express x16, режим работы x16, Gen 3; 1 × слот PCI Express x8, режим работы x8, Gen 3;
Интерфейсы накопителей	10 × SATA-3; 1 × eUSB SSD; 1 × M.2/NGFF; 1 × контроллер Intel ESRT2 RAID 0/1/10; 1 × ESRT2 RAID 5 Key (опционально); 1 × HSBP;
Внутренние разъемы на системной плате	1 × разъем USB 3.0 (2 порта для передней панели); 1 × разъем USB 2.0 (порт Type-A распаян на плате); 1 × разъем USB 2.0 (для eUSB SSD); 2 × SATA-3; 2 × SATA-3; 2 × mini-SAS (суммарно 8 × SATA-3); 2 × 4-контактный разъем для вентилятора ЦП; 1 × 4-контактный разъем для корпусного вентилятора; 6 × 6-контактный разъем для корпусного вентилятора; 1 × 24-контактный ATX-разъем; 2 × 8-контактный разъем питания ATX 12 В; 1 × PMBus; 1 × DH-10 (Serial Port B); 1 × 24-контактный разъём SSI EEB (для передней панели); 1 × LPC; 1 × TPM 1.2; 1 × IPMB; 1 × RMM4 Lite;
Разъемы и кнопки на задней панели	1 × DB-15 (VGA); 2 × порт USB 3.0; 2 × порт USB 2.0; 3 × порт RJ-45
Форм-фактор, габариты (дюймы)	SSI EEB (12 × 13)

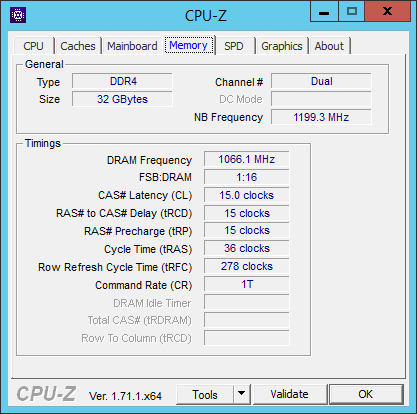

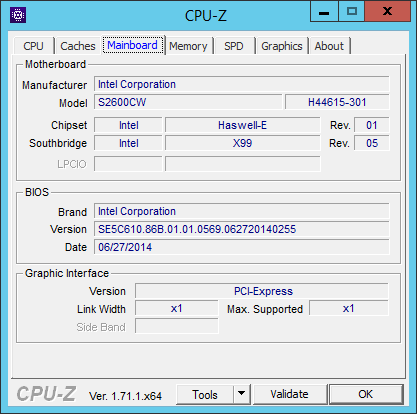

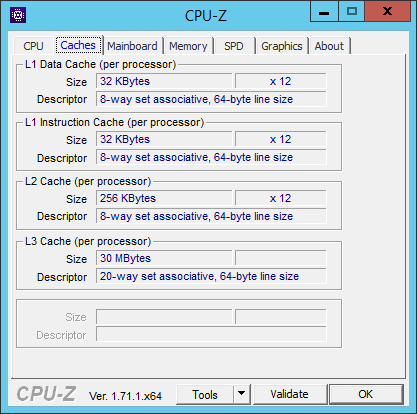

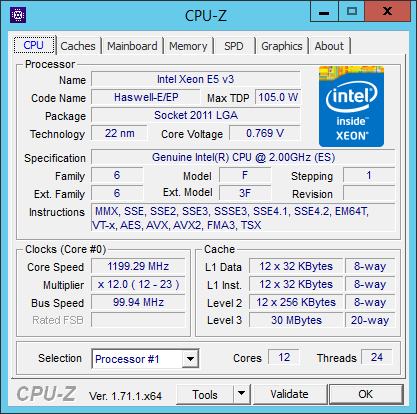

А вот с самым интересным компонентом системы, то есть с процессорами, есть некоторая неопределённость. У нас на руках всё-таки инженерный образец, а потому приведённые на скриншотах ниже характеристики из программы CPU-Z могут несколько отличаться от тех, что будут иметь релизные версии этих кристаллов. Собственно говоря, даже предварительные утёкшие характеристики модели E5-4650v3 отличаются от тех, что видны в тестовом семпле. Мы ещё займёмся более детальным исследованием данного процессора в качестве основы для построения мощной домашней системы или недорогой рабочей станции. Да, ему придётся «играть в одиночку», хотя фактически данное поколение позволяет объединить до четырёх чипов в составе одной системы. Сейчас же придётся ограничиться некоторыми синтетическими тестами.

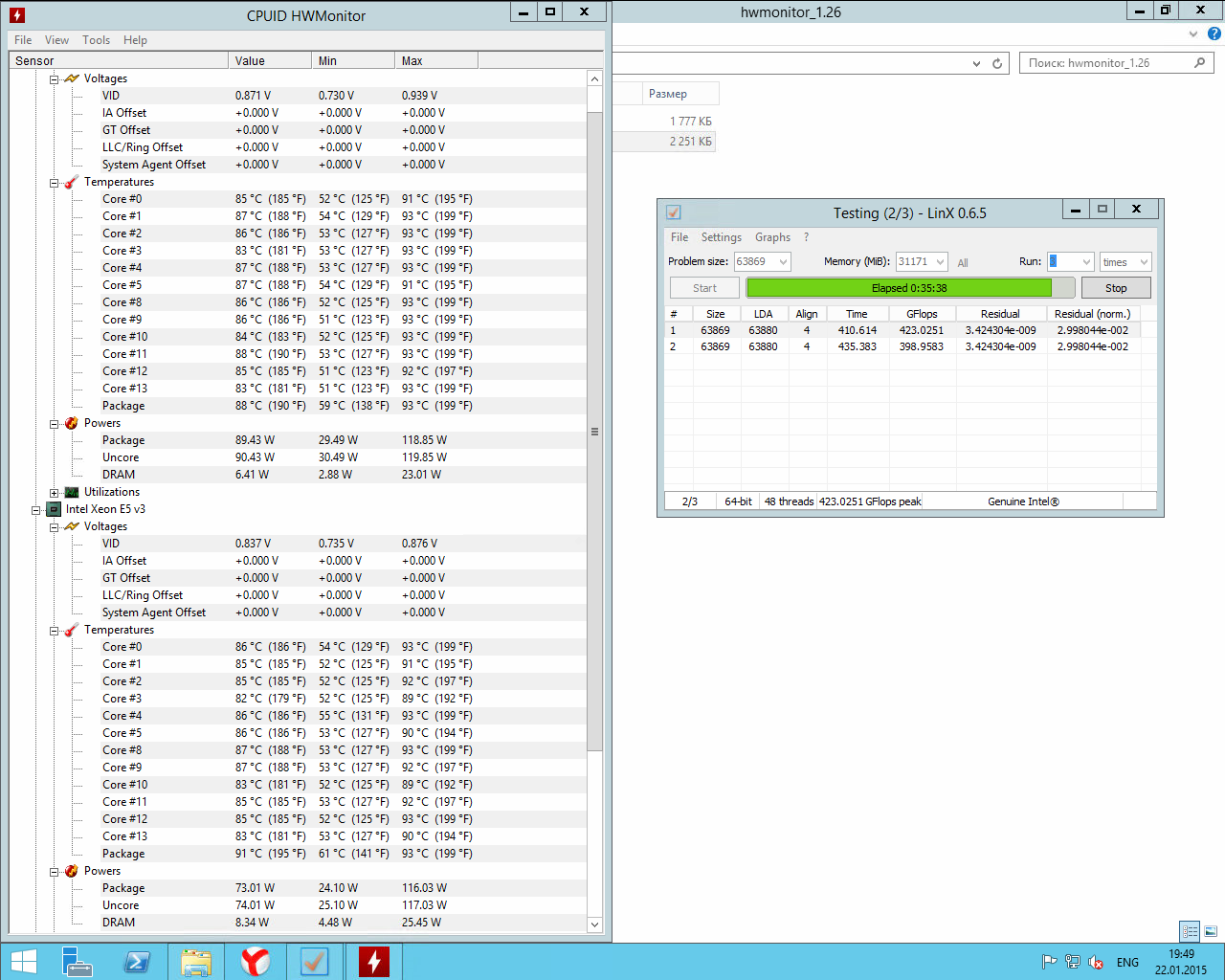

Впрочем, даже они предоставляют любопытные данные. Согласно CPU-Z, базовая частота равна 2 ГГц, а для TurboBoost — всего 2,3 ГГц. При этом в режиме простоя напряжение падает до 0,730 В, а частота — только до 1,2 ГГц. Под нагрузкой в LinX 0.6.5, который активно использует самые «жаркие» AVX2-инструкции, все 12 ядер Haswell-EP4S и 24 потока в каждом CPU уже требуют почти 1 В и благополучно разогреваются до 93°C. Горячо, но вполне допустимо (ещё раз напомним, что мы не в дата-центре находимся). С другой стороны, сравнивать данный процессор с настольными вариантами было бы, мягко говоря, некорректно, а своей базы по серверным CPU у нас нет. Ниже приведена таблица с результатами других бенчмарков. В Geekbench 3 машина набрала 18798 баллов, а в PCMark8 Work — 3613 баллов. В общем, производительность очень хороша с точки зрения CPU и памяти. Вот только в какую сумму она обойдётся при нынешнем курсе рубля?

tsts

‹

›

Тестирование
Бенчмарк	1 поток	48 потоков
3DPM, баллы	73,6647	1242,6199
7Zip, MIPS	2292	58570
WinRAR 5.21b1, Кбайт/с	1960	8562
Cinebench R15, cb	91	2490
GeekBench 3, баллы	1722	18798
x264 HD Benchmark 5.0, pass 1/2 FPS	61,24 / 40,97
x265 HD Benchmark 1.4+5, FPS	12,8
Fritz Chess, RS/Knps	18,56 / 8908
PCWizard 2014, баллы	5656
PCMark 8 Work, баллы	3613
LinX 0.6.5, Гфлопс пик/среднее	423,0251 / 407,9744
PassMark PT 8.0 Summary, баллов	3440
PassMark PT 8.0 Memory, баллов	1864
PassMark PT 8.0 CPU, баллов	19297
MaxxMEMI Multi, скорость ГБайт/с	15,9
MaxxMEMI, скорость ГБайт/с, задержка нс	9,89 / 36,5
AIDA64 Extreme 5.0.330
Чтение из памяти, Мбайт/с	65169
Запись в память, Мбайт/с	35934
Копирование в памяти, Мбайт/с	55795
Задержка памяти, нс	95,1
CL-RCD-RP-RAS	15-15-15-36 CR1
CPU Queen, баллы	89577
CPU PhotoWorxx, Мп/с	29409
CPU Zlib, Мбайт/с	1168,4
CPU AES, Мбайт/с	62566
CPU Hash, Мбайт/с	14110
FPU VP8, баллы	4619
FPU Julia, баллы	106473
FPU Mandel, баллы	56113
FPU SinJulia, баллы	17593
Чтение из L1-кэш, Гбайт/с	3436,6
Запись в L1-кэш, Гбайт/с	1720,9
Копирование в L1-кэш, Гбайт/с	3435,8
Задержка L1-кэша, нс	1,7
Чтение из L2-кэш, Гбайт/с	742,78
Запись в L2-кэш, Гбайт/с	456,91
Копирование в L2-кэш, Гбайт/с	662,4
Задержка L2-кэш, нс	7,2
Чтение из L3-кэш, Гбайт/с	487,47
Запись в L3-кэш, Гбайт/с	333,43
Копирование в L3-кэш, Гбайт/с	411
Задержка L3-кэша, нс	24,3
LuxMark 2.0 (OpenCL 1.2)
Room, баллов	384
Sala, баллов	523
LuxBall HDR, баллов	3289
LuxBall, баллов	662
LuxBall Sky, баллов	1047

Заключение
Обновлённая платформа Intel сделала ещё один шаг не только к повышению производительности (что вполне очевидно из проведённых тестов), но и к энергоэффективности. В первую очередь это заслуга новых «низковольтных» процессоров с микроархитектурой Haswell-EP и новой же памяти DDR4, которая, по прогнозам, уже в этом году должна вытеснить DDR3 как минимум в сегменте высоконагруженных систем. Некоторые подробности о Haswell-EP можно почерпнуть из этого осеннего анонса. Протестированная нами конфигурация из материнской платы Intel Server Board S2600CW2 и двух процессоров Intel Xeon E5-4650 v3 не только отлично подойдёт для постройки сервера для малых и средних организаций, но и оказывается весьма неплохой базой для создания хорошей рабочей станции. В принципе, семейство плат S2600CW включает в себя ещё несколько только-только вышедших моделей. От протестированной нами младшей модели они отличаются числом линий PCIe, а также наличием или отсутствием SAS-контроллера (LSI SAS 3008) и сетевых портов на 10 Гбит/с. Что же, всё очень и очень хорошо – Intel как была, так и остаётся лидером серверных платформ.
