Обзор видеокарты ASUS STRIX GeForce GTX 960

Знакомимся ещё с одной оригинальной версией GeForce GTX 960: что же выделяет данную модель ASUS на фоне массы других интересных GeForce GTX 960?
⇣ Содержание
Предисловие
Мы продолжаем знакомить наших читателей с оригинальными версиями GeForce GTX 960, и сегодня к обзорам уже протестированных ранее продуктов Gigabyte, MSI, Palit, Gainward и Inno3D добавим материал о ASUS STRIX GeForce GTX 960.
Стоит отметить, что это уже девятая по счёту видеокарта ASUS из линейки STRIX («неясыть») – так тайваньцы назвали серию продуктов, у которых кожухи и вентиляторы систем охлаждения стилизованы под голову этих сов.
#Технические характеристики и рекомендованная стоимость
Технические характеристики видеокарты ASUS STRIX GeForce GTX 960 приведены в таблице в сравнении с показателями эталонного варианта NVIDIA GeForce GTX 960, а также ранее протестированных нами оригинальных версий Gigabyte GeForce GTX 960 G1 Gaming, Inno3D iChill GeForce GTX 960 Ultra, Gainward GeForce GTX 960 Phantom GLH и MSI GeForce GTX 960 Gaming.
Наименование технических характеристикASUS STRIX GeForce GTX 960Gigabyte GeForce GTX 960 G1 GamingInno3D iChill GeForce GTX 960 UltraGainward GeForce GTX 960 Phantom GLHMSI GeForce GTX 960 GamingNVIDIA GeForce GTX 960
Графический процессор GM206 «Maxwell 2.0» (TSMC) GM206 «Maxwell 2.0» (TSMC) GM206 «Maxwell 2.0» (TSMC) GM206 «Maxwell 2.0» (TSMC) GM206 «Maxwell 2.0» (TSMC) GM206 «Maxwell 2.0» (TSMC)
Техпроцесс, нм 28 (low-k) 28 (low-k) 28 (low-k) 28 (low-k) 28 (low-k) 28 (low-k)
Площадь кристалла мм2 228 228 228 228 228 228
Число транзисторов, млн 2940 2940 2940 2940 2940 2940
Число блоков растеризации, шт. 2 2 2 2 2 2
Число геометрических блоков, шт. 8 8 8 8 8 8
Число вычислительных блоков, шт. 8 8 8 8 8 8
Число унифицированных шейдерных процессоров, шт. 1024 1024 1024 1024 1024 1024
Число текстурных блоков, шт. 64 64 64 64 64 64
Число блоков растровых операций (ROPs), шт. 32 32 32 32 32 32
Частота графического процессора, МГц 3D 1253 (1317 – boost) 1241 (1304 – boost) 1329 (1393 – boost) 1279 (1342 – boost) 1216 (1279 – boost) 1126 (1178 – boost)
2D 135 135 135 135 135 135
Теоретическая максимальная скорость закраски, Гпикс/с 40,1 39,7 42,5 40,9 38,9 36,0
Теоретическая максимальная скорость выборки текстур, Гтекс/с 80,2 79,4 85,1 81,9 77,8 72,1
Поддержка версии Pixel Shaders / Vertex Shaders 5.0 / 5.0 5.0 / 5.0 5.0 / 5.0 5.0 / 5.0 5.0 / 5.0 5.0 / 5.0
Тип поддерживаемой памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Разрядность шины обмена с памятью, бит 128 128 128 128 128 128
Эффективная частота работы видеопамяти, МГц 3D 7200 7012 7200 7200 7012 7012
2D 600 600 600 600 600 600
Объём памяти, Мбайт 2048 2048 2048 2048 2048 2048
Полоса пропускания видеопамяти, Гбайт/с 115,2 112,2 115,2 115,2 112,2 112,2
Пиковая потребляемая мощность
в 3D режиме работы, Вт
3D 150 120 160 120 120 120
2D н/д н/д н/д н/д н/д н/д
Требования к мощности блока питания, Вт 400 400 500 400 400 450
Размеры видеокарты, мм (Д х В х Г) 217 × 109 × 39 298 × 104 × 39 300 × 106 × 60 243 × 112 × 51 270 × 128 × 38 н/д
Интерфейс PCI-Express x16 (v3.0) PCI-Express x16 (v3.0) PCI-Express x16 (v3.0) PCI-Express x16 (v3.0) PCI-Express x16 (v3.0) PCI-Express x16 (v3.0)
Выходы DVI-I (Dual-Link),
1 × HDMI v2.0,
3 × DisplayPort v1.2
DVI-I+DVI-D (Dual-Link),
1 × HDMI v2.0,
3 × DisplayPort v1.2
DVI-I (Dual-Link),
1 × HDMI v2.0,
3 × DisplayPort v1.2
DVI-I+DVI-D (Dual-Link),
1 × HDMI v2.0,
1 × DisplayPort v1.2
DVI-I (Dual-Link),
1 × HDMI v2.0,
3 × DisplayPort v1.2
DVI-I (Dual-Link),
1 × HDMI v2.0,
3 × DisplayPort v1.2
Минимальная розничная стоимость*, руб. 12 450 13 500 14 400 н/д 12 090 10 470
* По данным «Яндекс.Маркета» за 05.05.2015.
#Упаковка и комплектация
Видеокарта поставляется в компактной картонной коробке, оформленной в характерном для серии STRIX стиле. Большую часть лицевой стороны занимает металлизированная голова совы-неясыти, с которой соседствуют фото кулера и обозначения основных достоинств продукта.
На обратной стороне коробки подробно рассказывается об особенностях ASUS STRIX GeForce GTX 960 и её преимуществах в сравнении с эталонными версиями, тут же перечислены её выходы и краткие спецификации.

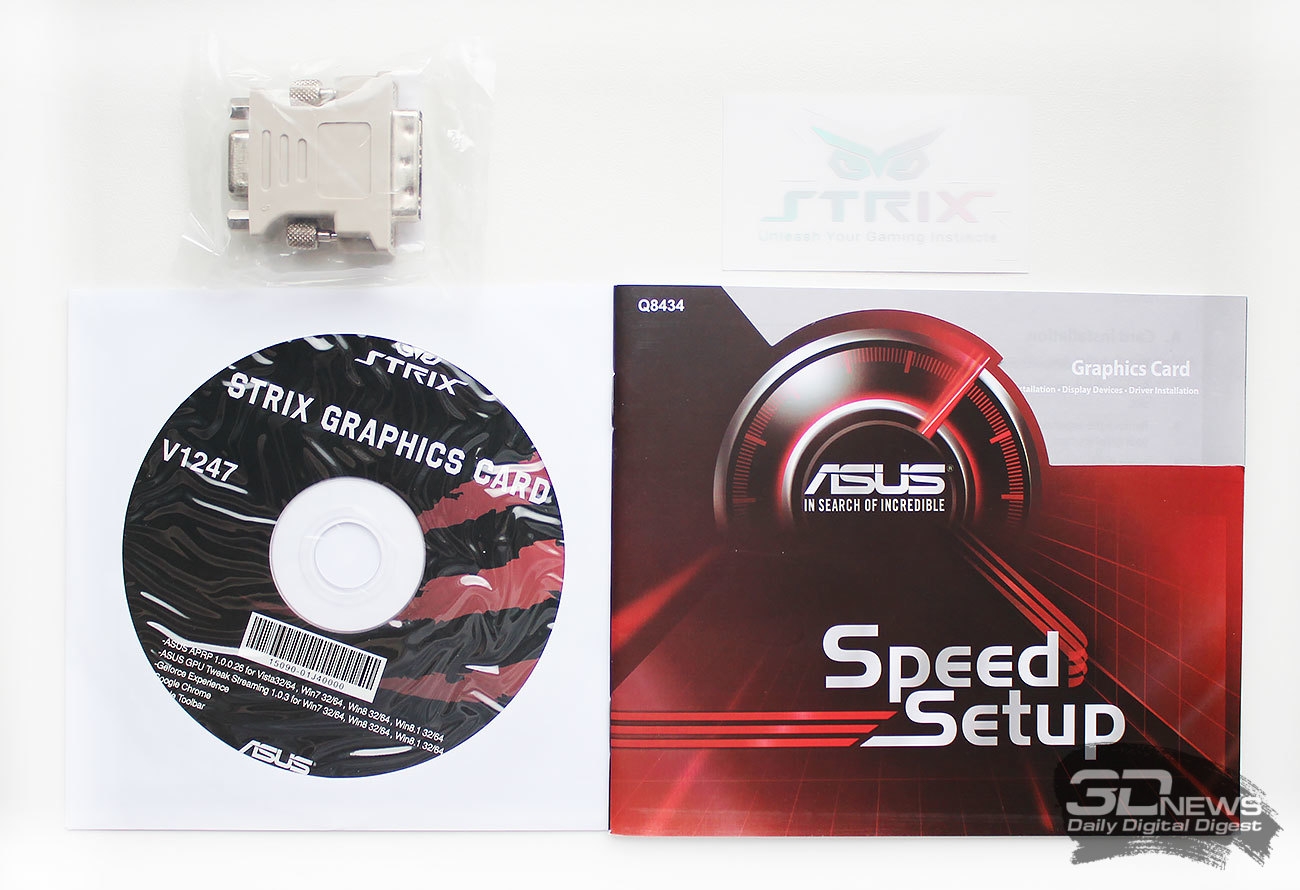

Внутри цветной оболочки находится ещё одна коробка из картона потолще. В её центральном отсеке из вспененного полиэтилена и зафиксирована видеокарта. Кроме того, в коробке можно найти переходник с DVI на D-Sub, компакт-диск с драйверами и утилитами, а также краткую инструкцию по установке.
ASUS STRIX GeForce GTX 960 выпускается в Китае, и на неё предоставляется трёхлетняя гарантия. Розничная стоимость данной модели на момент подготовки статьи начиналась с отметки 12 450 руб., что находится на уровне других оригинальных версий GeForce GTX 960. В зарубежных онлайн-магазинах цена именно на эту видеокарту начинается с 202 долларов США.
#Дизайн и особенности печатной платы

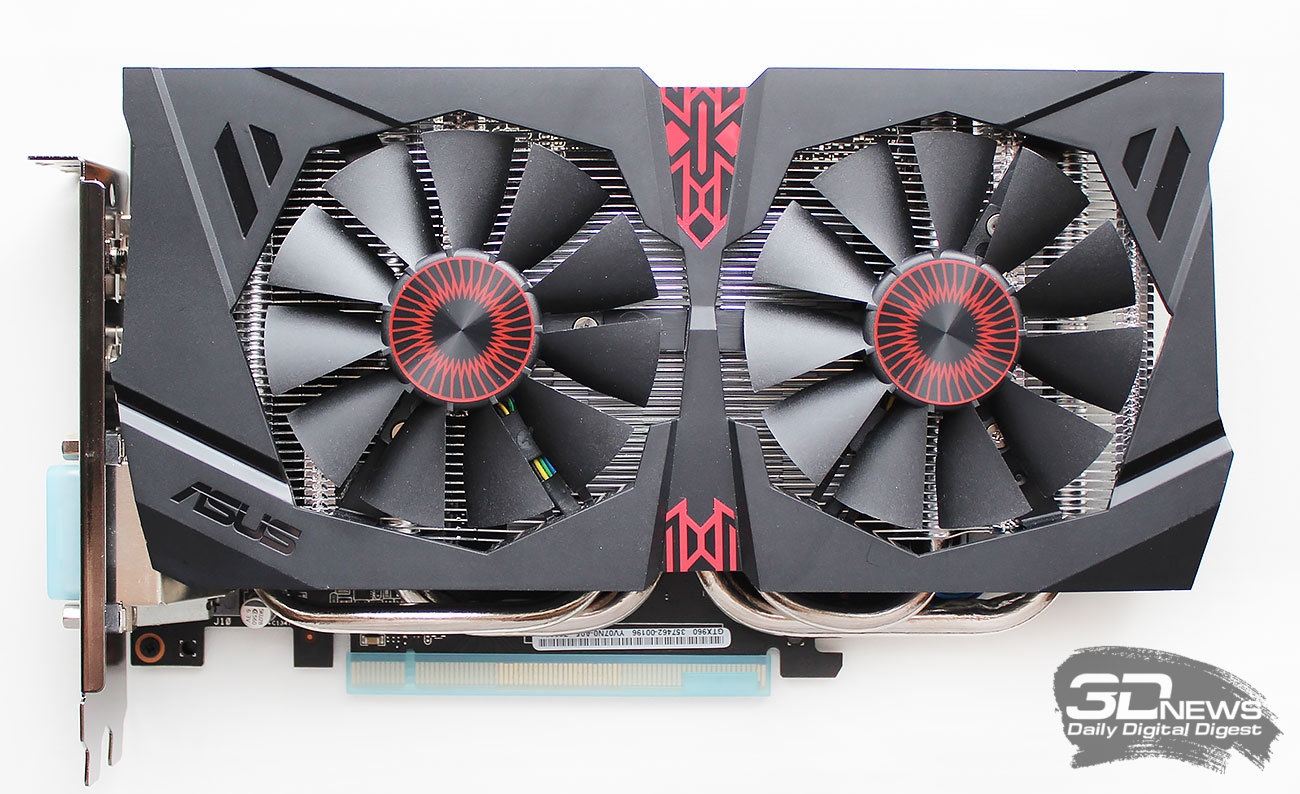

Дизайн видеокарты ASUS серии STRIX всегда легко узнаваем благодаря алым наклейкам на роторах вентиляторов, символизирующих глаза совы-неясыти, и наклейкам на кожухе, а также прорезям в нём. Скажем так, видеокарта выглядит очень необычно и даже привлекательно.

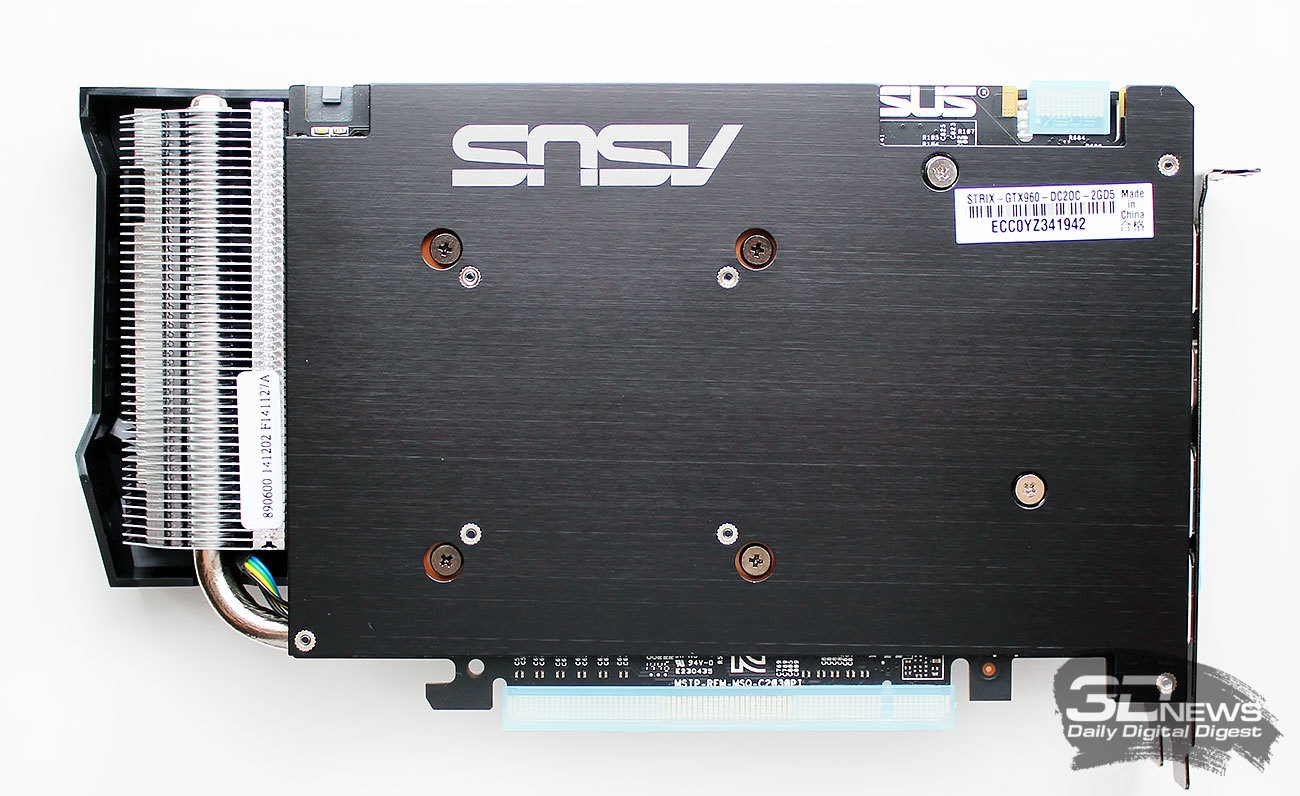

На обратной стороне закреплена металлическая пластина, защищающая текстолит от случайных повреждений. Размеры видеокарты составляют 217 × 109 × 39 мм, то есть это самая короткая GeForce GTX 960 из тех, которые мы тестировали.

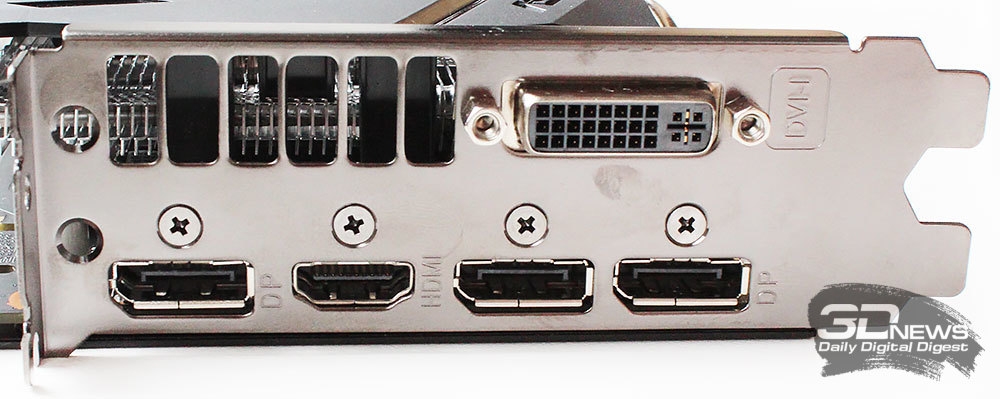

Панель с выходами видеокарты вполне стандартна: здесь один DVI-I (Dual-Link), один HDMI версии 2.0 и три DisplayPort версии 1.2, совмещённые с решёткой для частичного выброса нагретого воздуха за пределы корпуса системного блока.

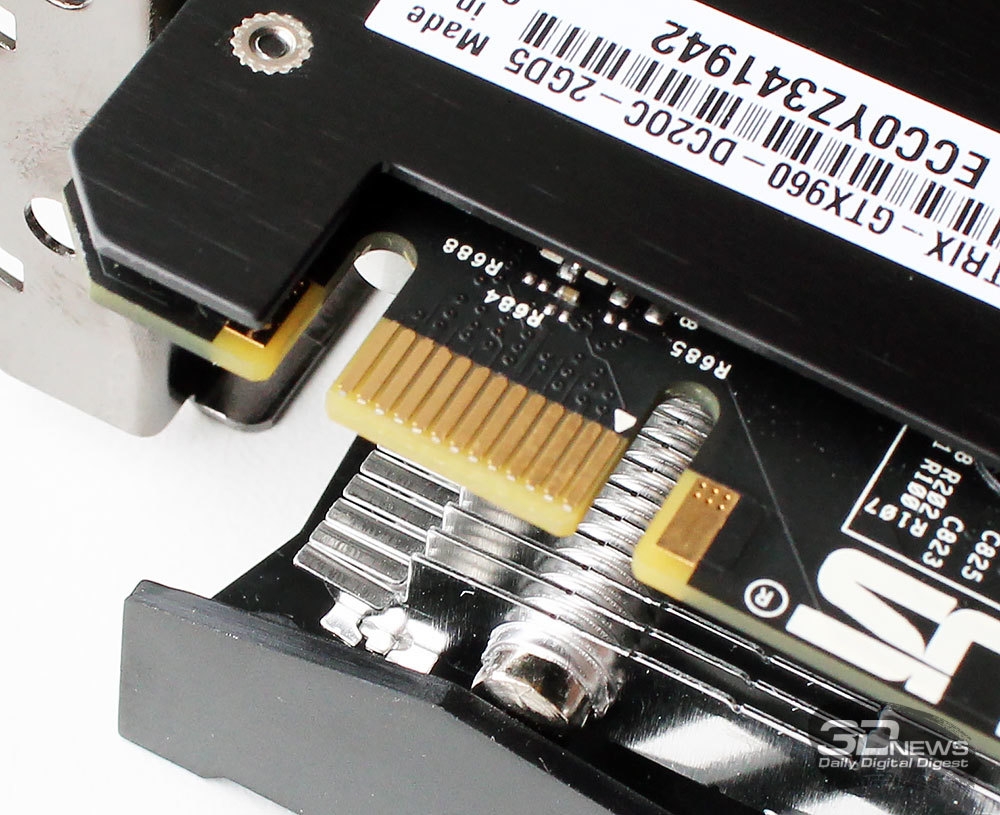

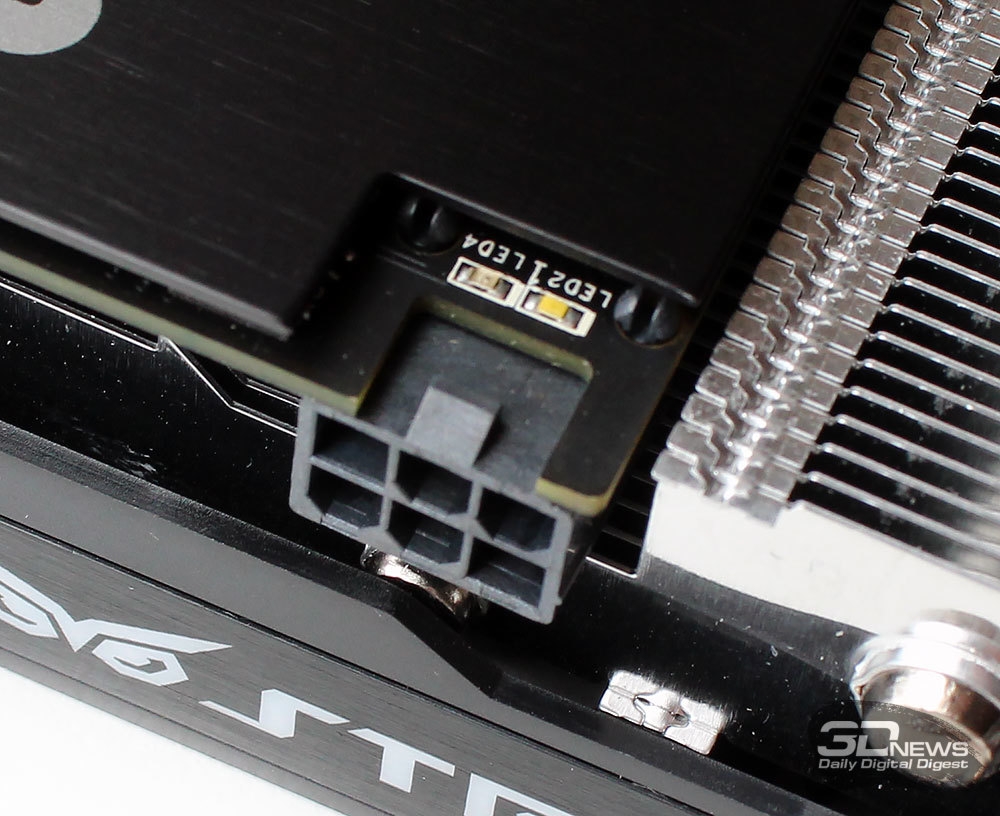

Один разъём SLI и один шестиконтактный разъём для подключения дополнительного питания размещены на своих штатных местах.

Заявленный в характеристиках ASUS STRIX GeForce GTX 960 уровень энергопотребления равен 150 ваттам, что на 30 ватт больше уровня энергопотребления эталонных GeForce GTX 960 (120 ватт).

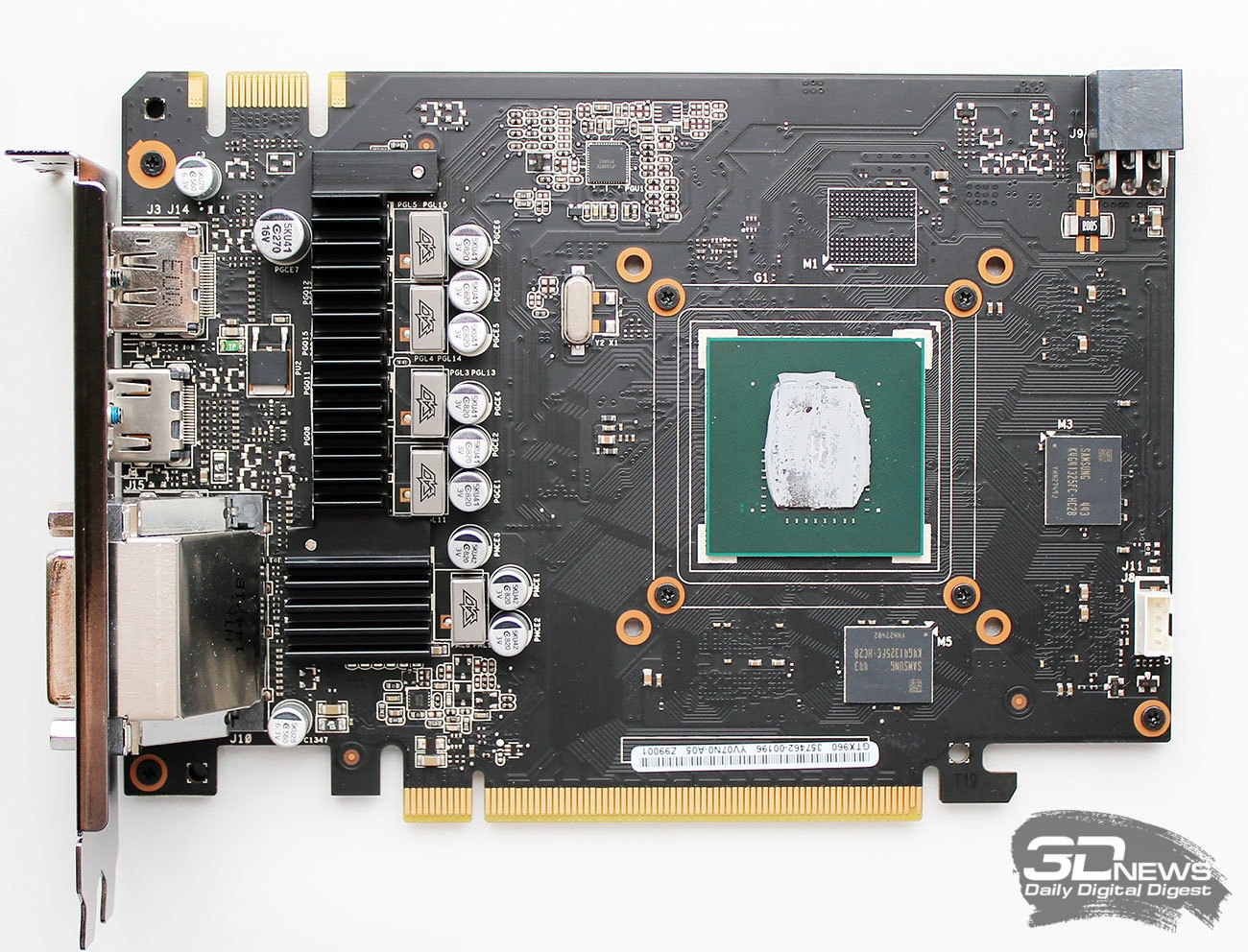

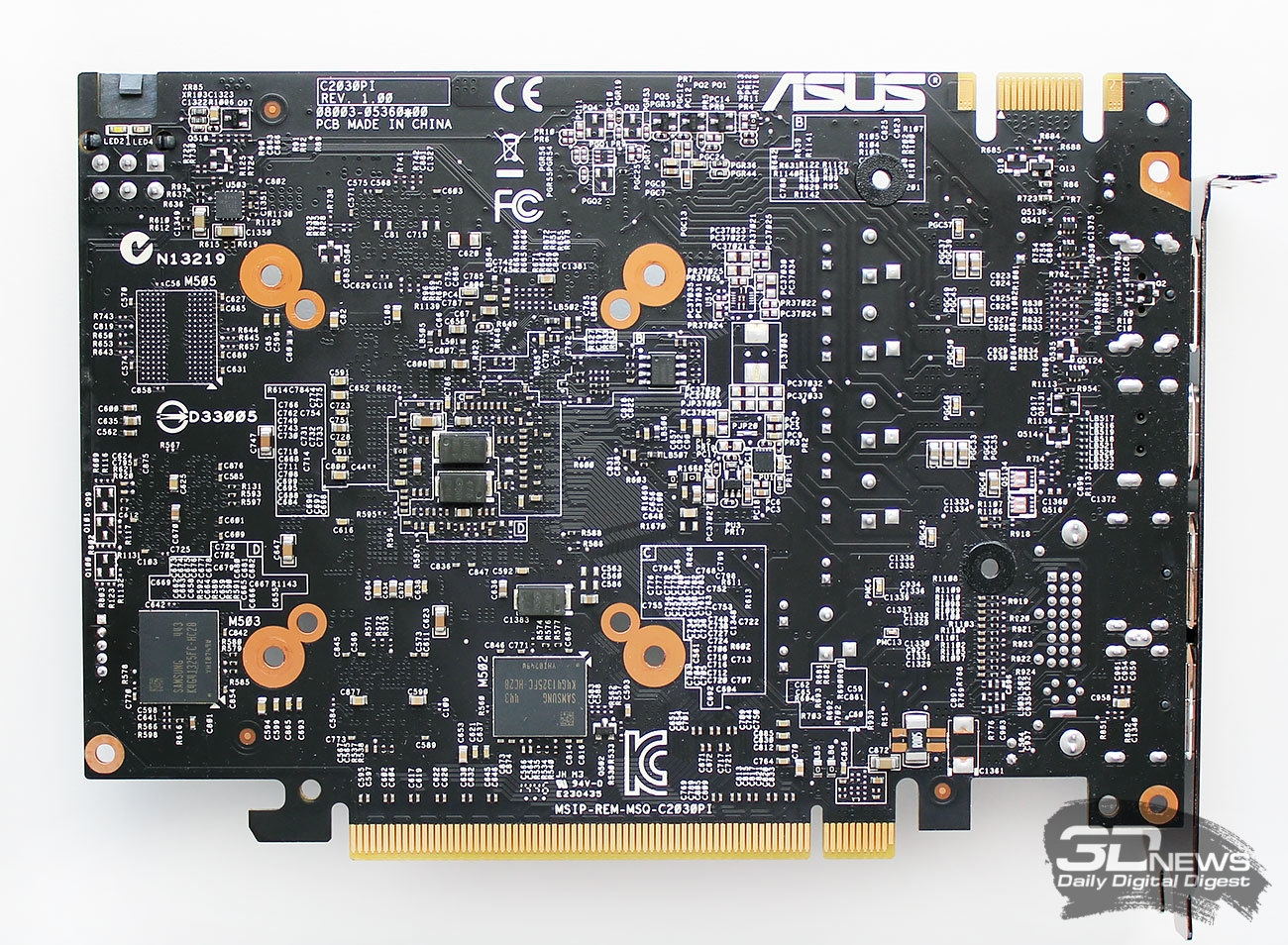

Снимаем кулер, закрепляемый четырьмя винтами по периметру графического процессора, а также защитную пластину с обратной стороны платы — и можно беспрепятственно изучить PCB.

Хотя нет – нужно ещё снять небольшой алюминиевый радиатор с силовых цепей.

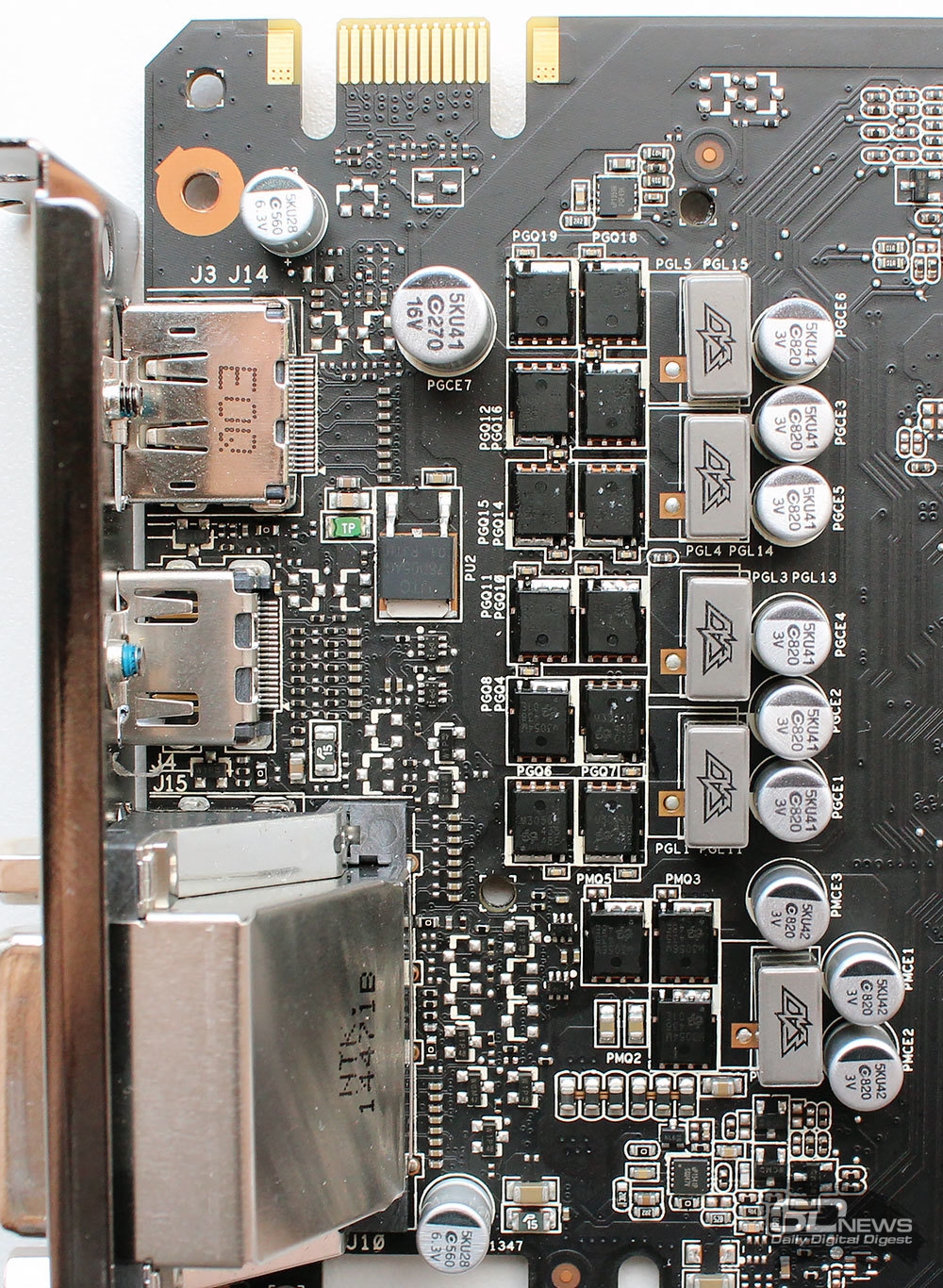

Система питания графического процессора построена с использованием четырёх фаз, а ещё одна отведена на силовые цепи и видеопамять.
Несмотря на свою бюджетность и компактность, печатная плата ASUS STRIX GeForce GTX 960 построена по технологии Super Alloy Power, которая подразумевает использование исключительно высококачественных и долговечных компонентов и способствует 15-процентному росту производительности, 35-градусному выигрышу по температурам и в 2,5 раза увеличенному сроку службы.
По информации ASUS, конденсаторы на STRIX GeForce GTX 960 должны прослужить на 90 000 часов дольше, чем в обычных версиях GeForce GTX 960. Кроме того, добавлен твердотельный конденсатор на обратной стороне печатной платы — в зоне напротив графического процессора, а также используются транзисторы с увеличенным пороговым напряжением. Всё это должно способствовать достижению более высоких частот при разгоне и повышенной стабильности в работе.
Управление питанием графического процессора осуществляется контроллером uP1608TK компании uPI Semiconductor.

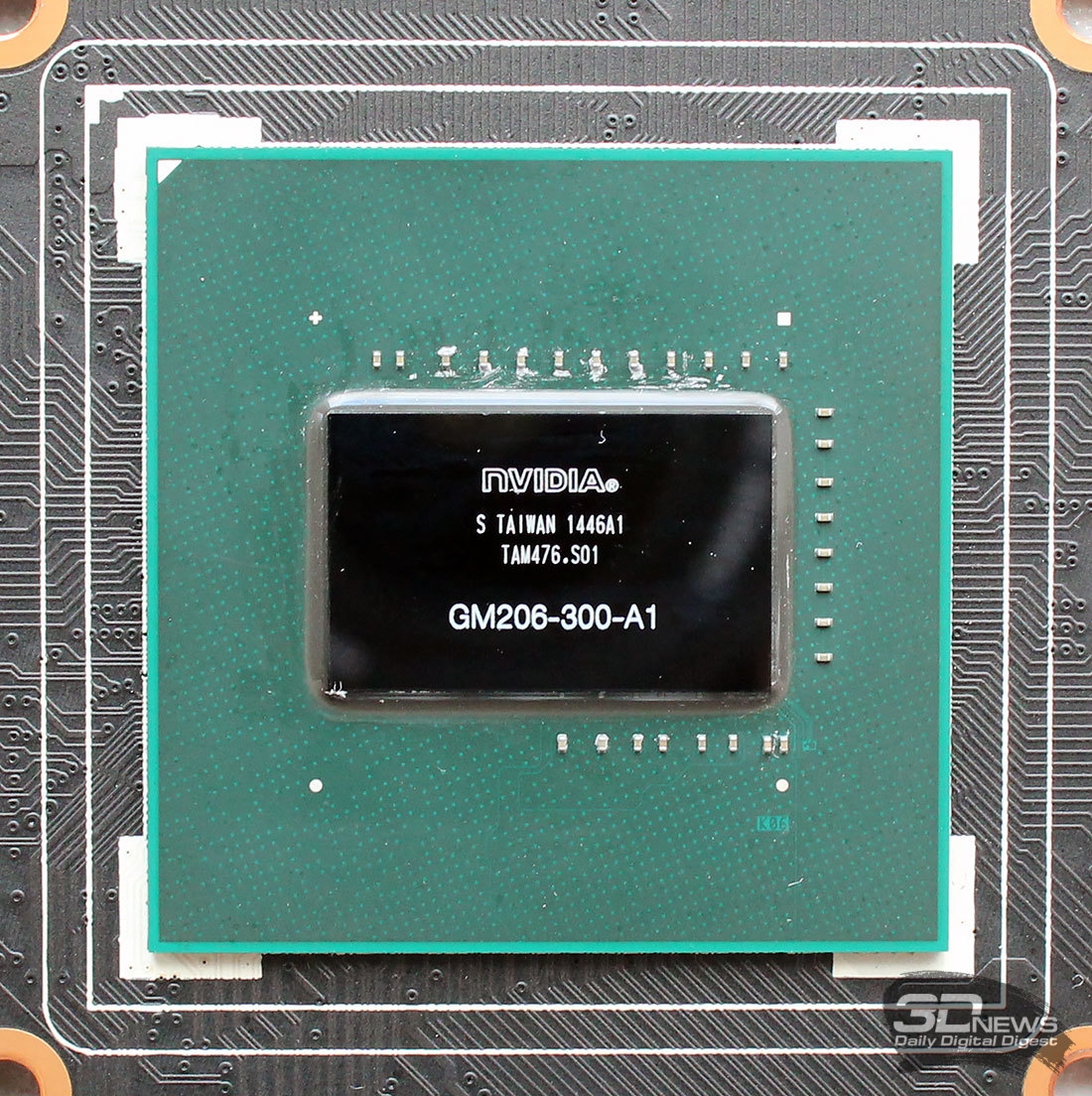

Графический процессор нашей ASUS STRIX GeForce GTX 960 выпущен на Тайване на 46-й неделе 2014 года (начало ноября) — он относится к версии А1. Отметим, что защитной рамки по периметру подложки GPU нет, поэтому следует быть особо осторожным при снятии или установке на него кулера.
Базовая частота графического процессора на ASUS STRIX GeForce GTX 960 в 3D-режиме составляет 1253 МГц, или плюс 11,3 % к частоте GPU эталонных версий GeForce GTX 960. Более того, в форсированном режиме частота может достигать 1317 МГц, хотя, по данным мониторинга, во время тестов она и вовсе увеличивалась до 1392 МГц. При переходе в 2D-режим частота GPU снижается до 135 МГц при одновременном уменьшении напряжения с 1,200 до 0,862 В.
Качество ASIC графического процессора нашего экземпляра видеокарты ASUS STRIX GeForce GTX 960 оказалось самым низким среди всех ранее протестированных GeForce GTX 960 — 68,6%.
Несмотря на массовое появление на рынке четырёхгигабайтных версий GeForce GTX 960, данная видеокарта оснащается стандартными двумя гигабайтами памяти GDDR5, которые набраны микросхемами производства компании Samsung Semiconductor с маркировкой K4G41325FC-HC28.
Но функционирует она вовсе не на стандартных 7012, а на 7200 эффективных мегагерцах, поэтому её теоретическая пропускная способность чуть выше — при 128-битной шине она составляет 115,2 Гбайт/с. Пусть и мелочь, а приятно. Отметим, что в 2D-режиме частота памяти снижается до 648 МГц.
Вот какие характеристики ASUS STRIX GeForce GTX 960 нам продемонстрировала утилита GPU-Z.
Традиционно размещаем BIOS данной модели видеокарты и переходим к изучению конструкции, эффективности и уровня шума оригинальной системы охлаждения.
#Системы охлаждения – эффективность и уровень шума
ASUS STRIX GeForce GTX 960 оснащается системой охлаждения DirectCU II, вернее одной из её многочисленных версий. В снятом с видеокарты состоянии она выглядит следующим образом.

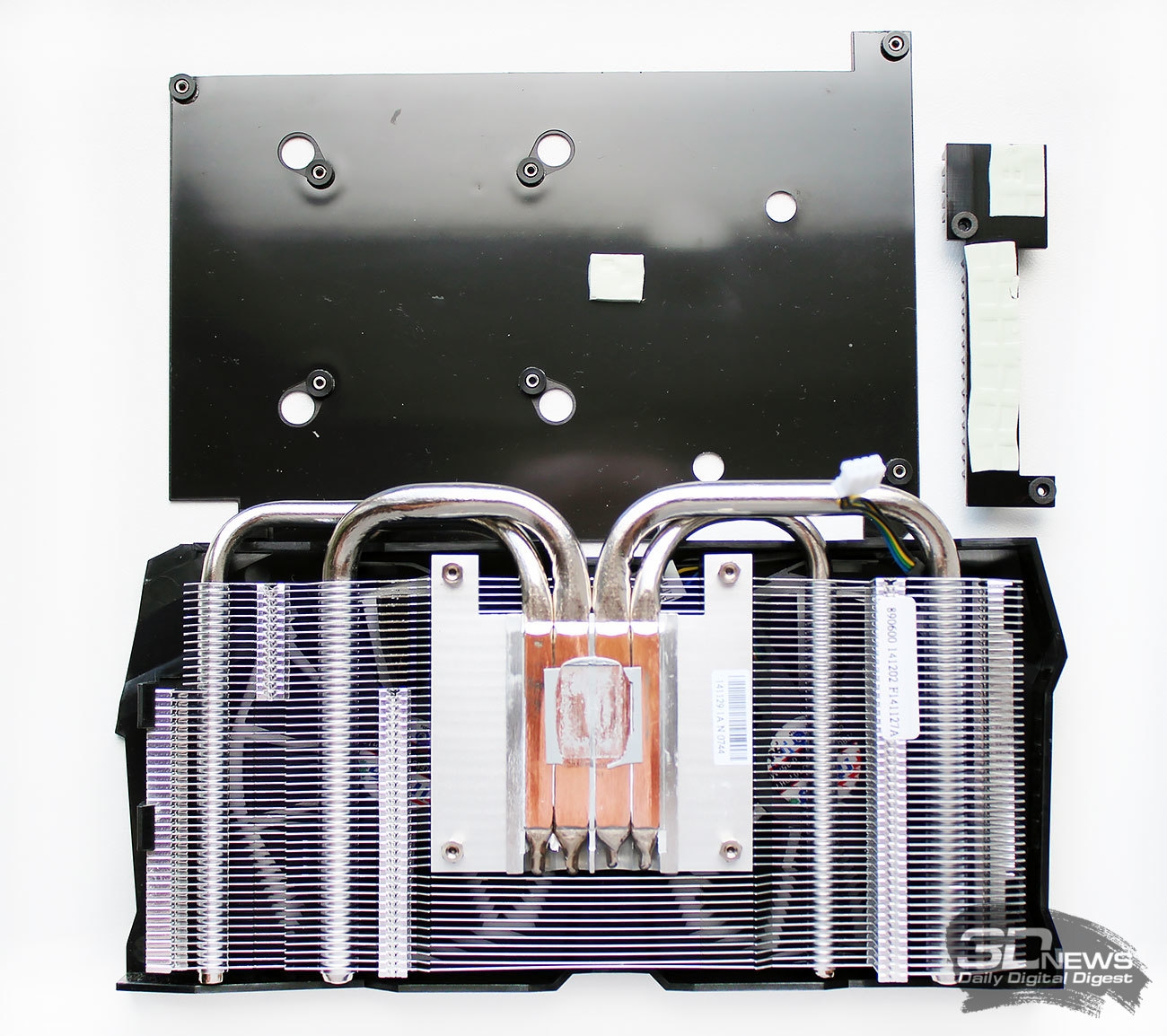

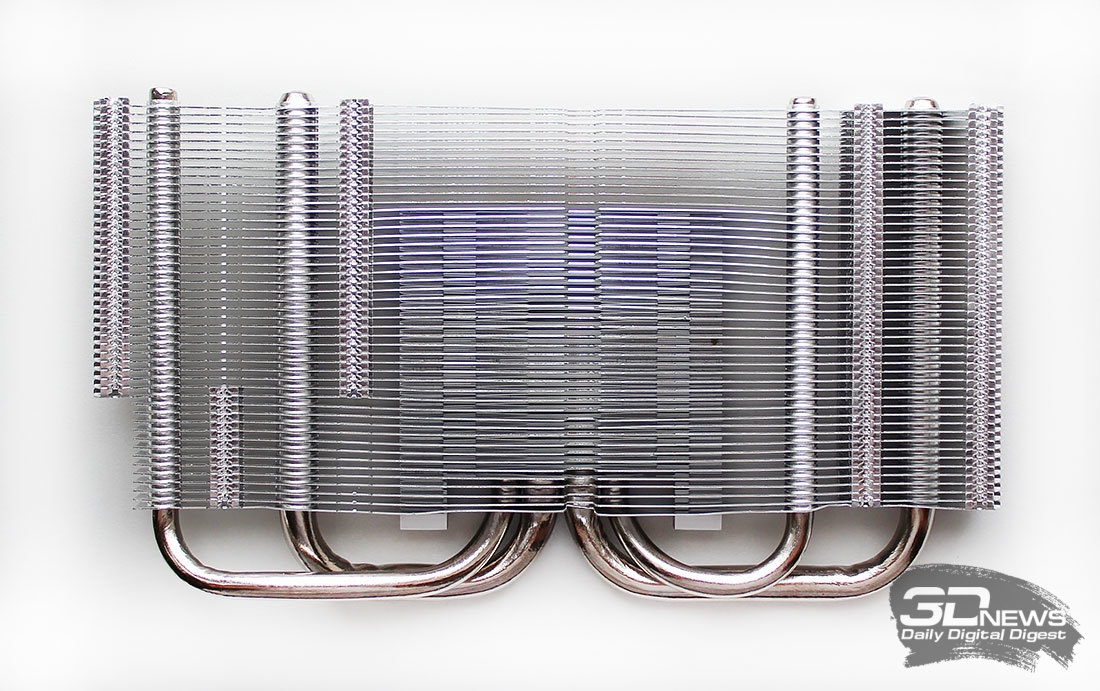

В основе кулера лежит алюминиевый радиатор на четырёх медных никелированных тепловых трубках. Тонкие алюминиевые рёбра напрессованы на трубки с расстоянием примерно 1,5 мм.
Две центральные трубки имеют диаметр 8 мм, а две крайние – 6 мм. Основание радиатора выполнено по технологии прямого контакта, причём тепловые трубки сплочены друг с другом попарно, а по центру между этими парами есть 1,5-мм зазор, заполненный алюминиевой вставкой.
Если судить по отпечатку, кристалл графического процессора GM206 контактирует только с двумя центральными тепловыми трубками, а две крайние участвуют в теплообмене лишь за счёт боковых стенок. На элементах питания печатной платы видеокарты установлен небольшой алюминиевый радиатор с термопрокладкой — он также охлаждается потоком воздуха от вентиляторов. Металлическая пластина с обратной стороны платы в охлаждении видеокарты не участвует, выполняя защитную и декоративную функции.

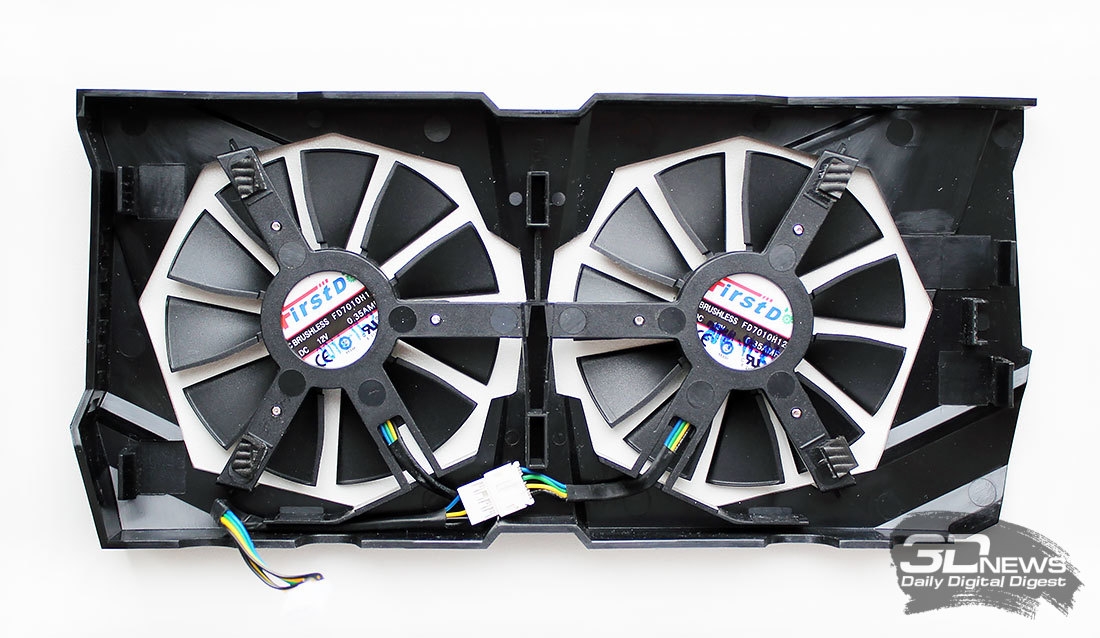

Охлаждается вся конструкция двумя 74-миллиметровыми крыльчатками, закреплёнными на стойках в пластиковой рамке.

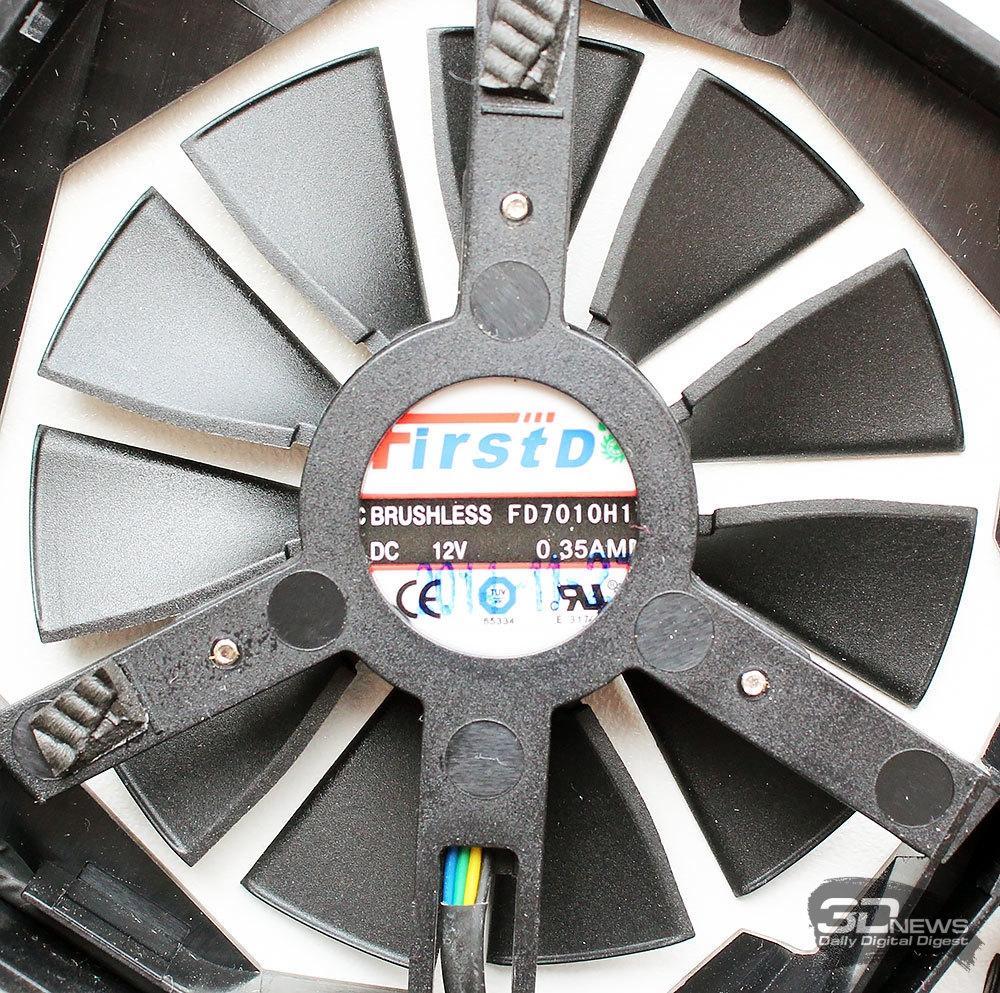

Крыльчатки самые обычные, одиннадцатилопастные, без всяких оптимизаций и нововведений, как это чаще всего и бывает в видеокартах такого класса. Выпущены они компанией FirstDo, базируются на подшипниках скольжения (FD7010H12S) и при максимальной скорости должны потреблять не более 4,2 Вт.
Скорость вращения вентиляторов регулируется ШИМ-методом в диапазоне от 0 до 3400 об/мин. Да-да, ASUS также внедрила в свои видеокарты функцию полной остановки вентиляторов в режиме простоя или невысокой нагрузки.
Для проверки температурного режима работы видеокарты ASUS STRIX GeForce GTX 960 в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560 × 1440 пикселей с анизотропной фильтрацией уровня 16х, но без использования MSAA-сглаживания, чтобы максимально увеличить нагрузку на графический процессор (что справедливо для видеокарт среднего и младших классов).
Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.1.0 и утилита GPU-Z версии 0.8.2. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре 24,0 градуса Цельсия.
Прежде всего оценим эффективность кулера ASUS STRIX GeForce GTX 960 при автоматической регулировке скорости вентиляторов.

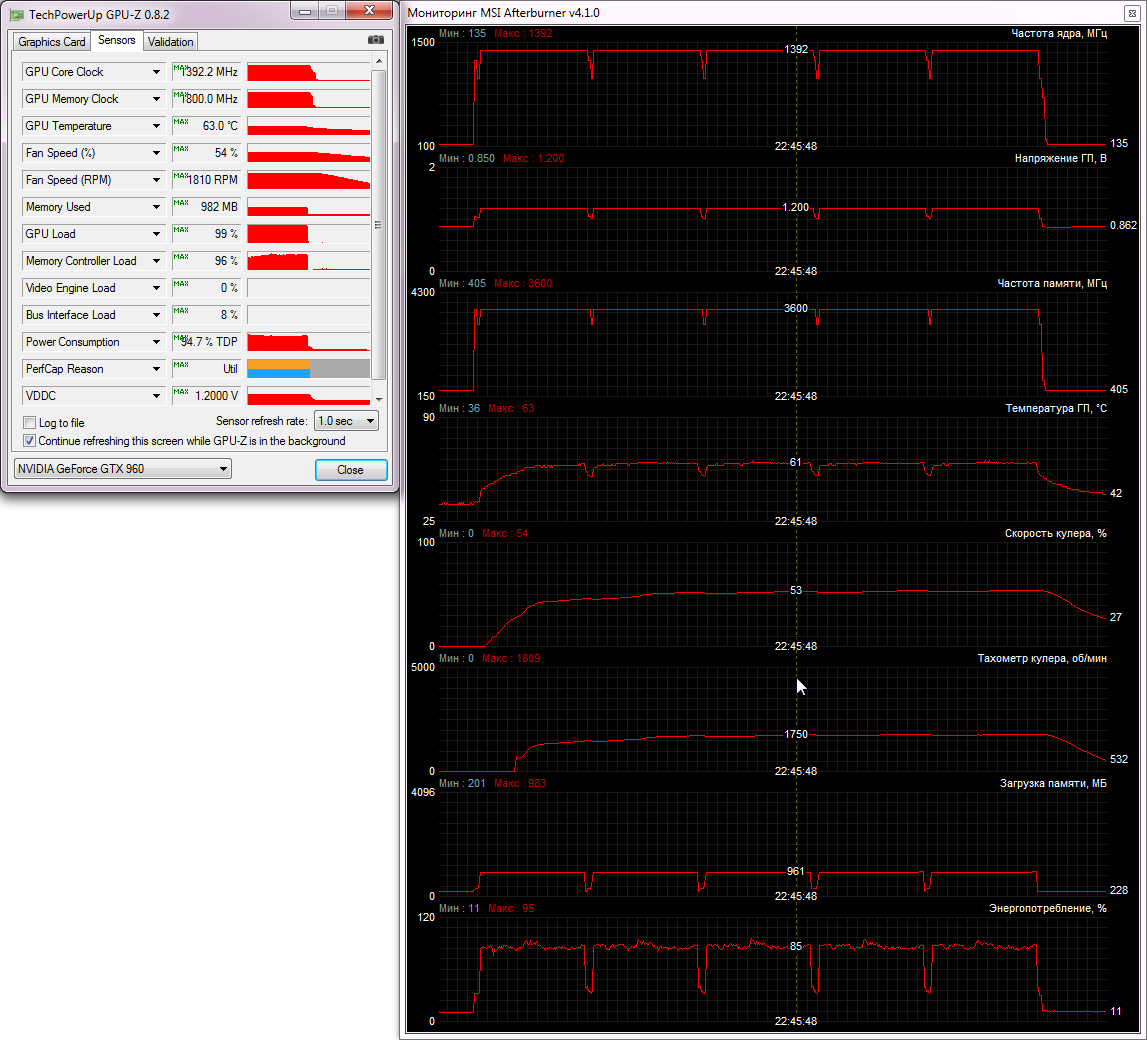

Автоматический режим (0-1810 об/мин, x2)
Автоматический режим (0-1810 об/мин, x2)
Температура графического процессора поднялась только до 63 градусов Цельсия, то есть эффективность кулера ASUS более чем достаточна для данной модели видеокарты. Правда, скорость вентиляторов в режиме автоматической регулировки увеличивалась вплоть до 1810 об/мин, что, по субъективной оценке, нельзя назвать тихим или хотя бы комфортным режимом.
При максимальной скорости вентиляторов ASUS DirectCU II пиковая температура графического процессора оказалась сразу на 10 градусов Цельсия ниже.

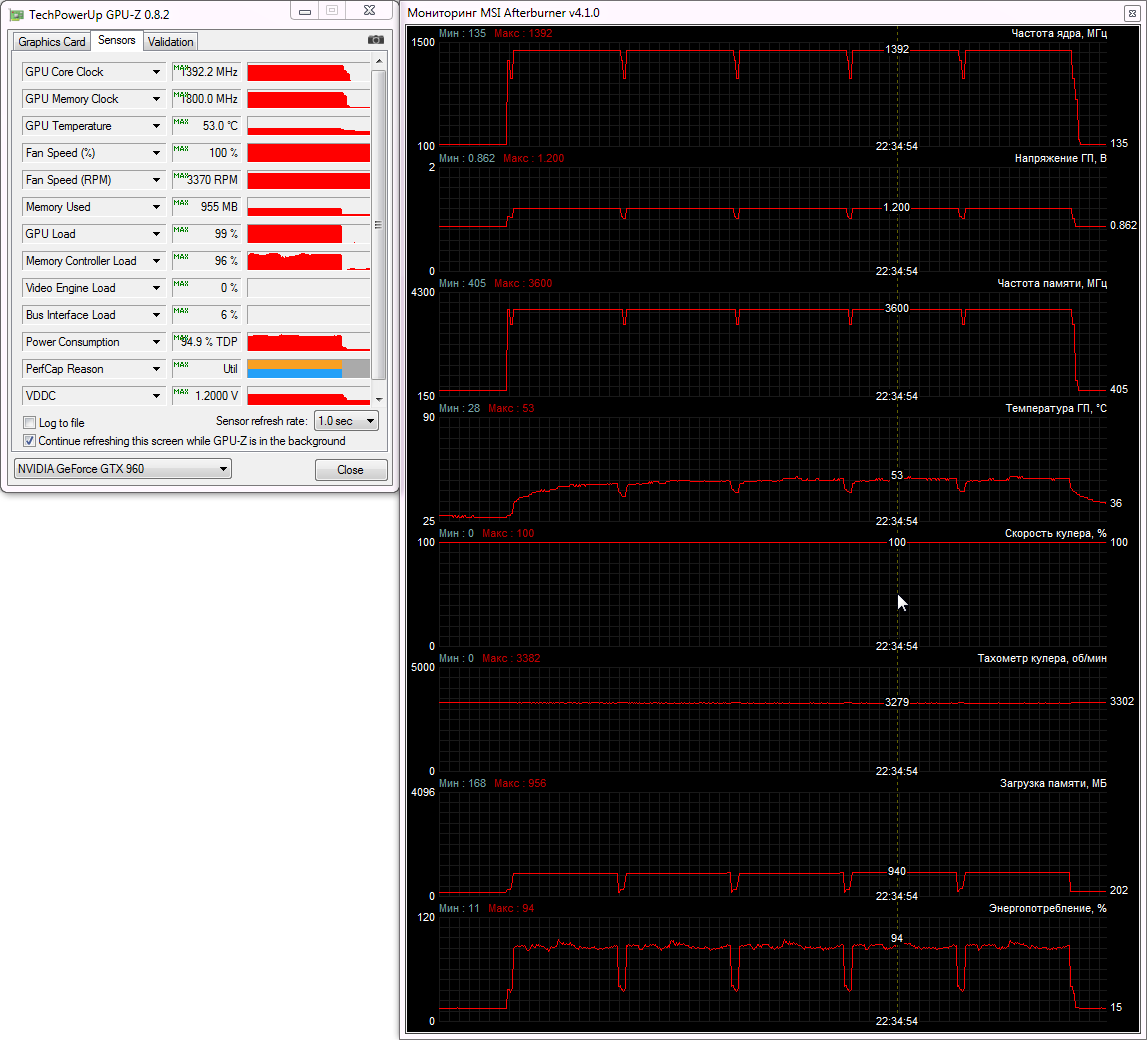

Максимальная скорость (3370 об/мин, x2)
Максимальная скорость (3370 об/мин, x2)
Однако уровень шума видеокарты при такой скорости вентиляторов уже откровенно высок. К его оценке и сравнению мы сейчас и переходим.
Измерение уровня шума систем охлаждения видеокарт осуществлялось электронным шумомером «ОКТАВА-110А» глубокой ночью в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась исключительно система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.
На график и в таблицу с данными об уровне шума ASUS STRIX GeForce GTX 960 мы включили результаты измерений ранее протестированных нами оригинальных видеокарт Gigabyte GeForce GTX 960 G1 Gaming с системой охлаждения WINDFORCE 3X, Inno3D iChill GeForce GTX 960 Ultra с кулером HerculeZ X3 Air Boss, Gainward GeForce GTX 960 Phantom GLH с одноимённой системой охлаждения, MSI GeForce GTX 960 Gaming с кулером Twin Frozr V и MSI Radeon R9 280X Gaming (как представителя AMD) с системой охлаждения Twin Frozr IV. Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической PWM-регулировке.

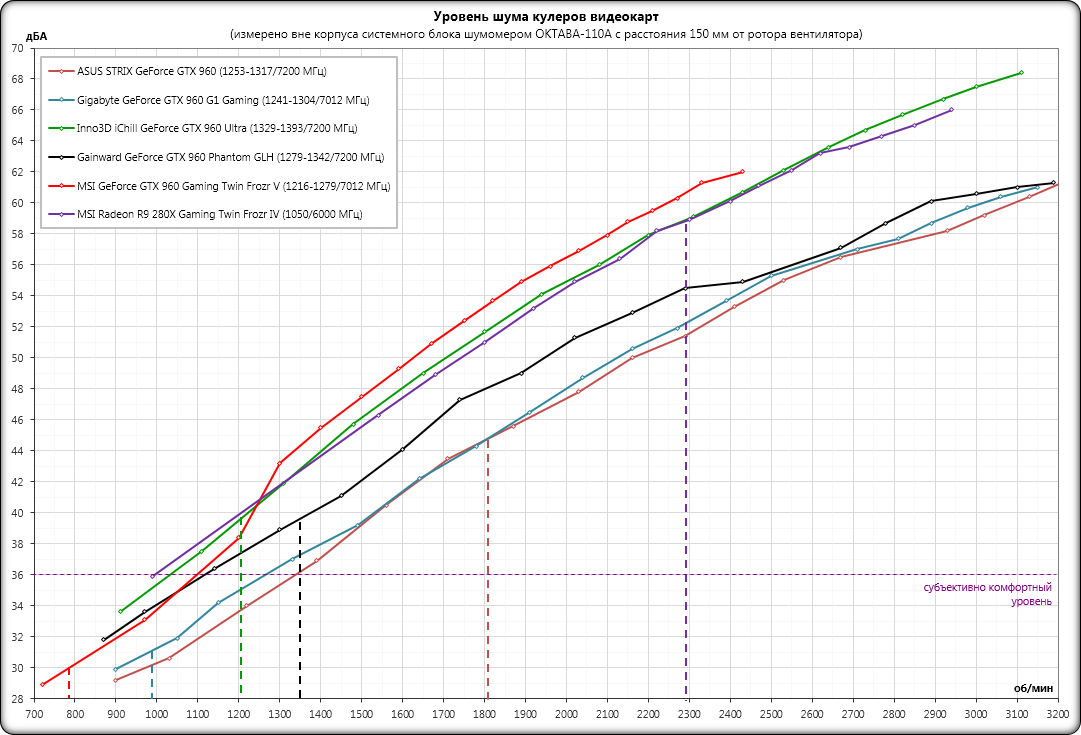

Посмотрим на результаты на диаграмме и в таблице.
Несмотря на тот факт, что кривая уровня шума кулера видеокарты ASUS STRIX GeForce GTX 960 проходит ниже всех остальных кривых, данную модель мы не можем назвать ни самой тихой среди оригинальных GeForce GTX 960, ни хотя бы комфортной. Виной тому – высокая скорость вентиляторов при автоматической регулировке, раскручивающихся до 1810 об/мин и делающих видеокарту явно дискомфортной по шуму. В сегодняшнем сравнении она выиграла лишь у MSI Radeon R9 280X Gaming, а вся четвёрка оригинальных GeForce GTX 960 работает определённо тише ASUS STRIX GeForce GTX 960. Так что инженерам ASUS ещё есть над чем потрудиться, либо оптимизируя алгоритм работы вентиляторов, либо заменив их более тихими моделями.
#Оверклокерский потенциал
Увеличив пределы по питанию и температуре до максимумов, но не изменяя напряжения на ядре, мы смогли разогнать графический процессор ASUS STRIX GeForce GTX 960 на 105 МГц, или +8,4 % к номиналу, что довольно неплохо, хотя и не тянет на рекорд среди протестированных нами GeForce GTX 960. В свою очередь, видеопамять удалось разогнать на 940 эффективных мегагерц, или +13,1 % к номинальной частоте.
В итоге частоты ASUS STRIX GeForce GTX 960 после разгона составили 1358-1422/8140 МГц.

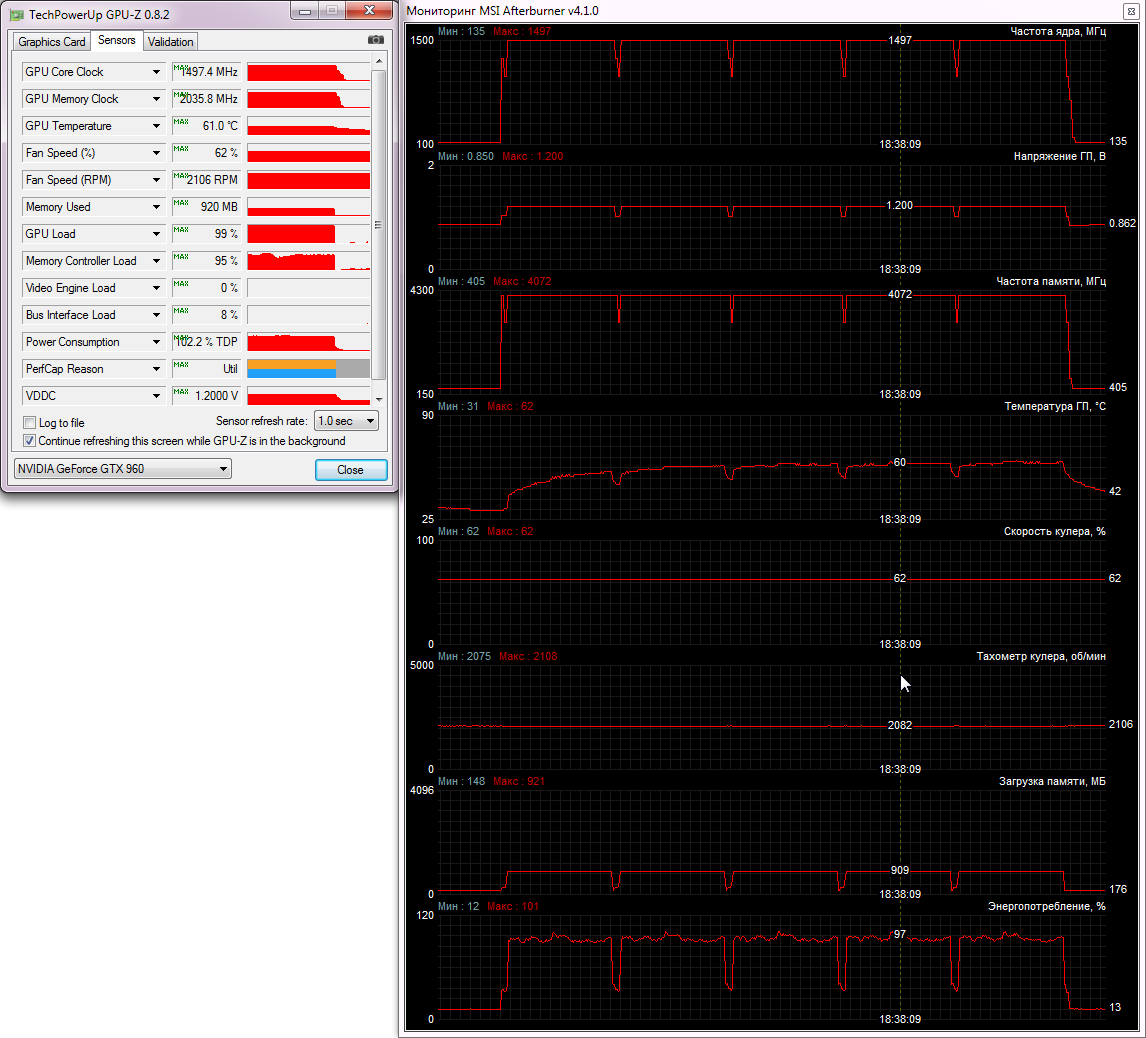

По данным мониторинга, в 3D-режиме частота графического процессора видеокарты увеличивалась до 1497 МГц, что хорошо видно по графикам MSI Afterburner при тесте температурного режима разогнанной видеокарты.
62% мощности (2100 об/мин, x2)
62% мощности (2100 об/мин, x2)
Правда, здесь стоит добавить, что для достижения полученного результата нам пришлось зафиксировать скорость вентиляторов на 62% мощности, или примерно 2100 об/мин, иначе стабильность при таком разгоне сохранять не удавалось.

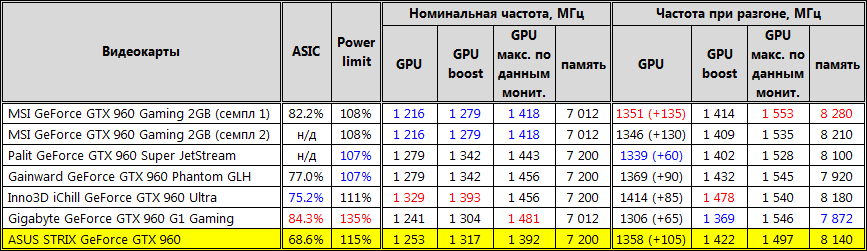

Внесём полученные на ASUS STRIX GeForce GTX 960 результаты разгона в сводную таблицу, где для всех протестированных видеокарт приведены ASIC-качество графических процессоров, значение Power Limit, их номинальные частоты (включая фактические по данным мониторинга), а также достигнутые частоты при разгоне. Лучшие результаты выделены красным, худшие – синим.
Как видите, ASUS STRIX GeForce GTX 960, имея самый низкий уровень ASIC, по разгону занимает средние позиции – результаты разгона GPU и памяти оказались не худшими на фоне других моделей, но и не лучшими. Единственное, что можно выделить, – это самую низкую частоту графического процессора по данным мониторинга после разгона. Она составляет 1497 МГц, тогда как все остальные модели легко перешагнули отметку 1525 МГц. Впрочем, на производительность такая разница может повлиять лишь в минимальной степени.
